generetore eolico 24 v
FinePagina

donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 24/05/2016 23:49:51

Ciao ragazzi sto costruendo i supporto dove alloggerà il mozzo e lo statore e allo stesso voglio alloggiare anche la coda peró ho visto nel forum che in qualche progetto la coda non è in asse con il rotore mi sapreste dire il perché cosa mi consigliate?come devo procedere? m



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/05/2016 20:37:12

La coda svolge due funzioni molto importanti contemporaneamente.
La prima la più ovvia è quella di orientare il generatore sempre frontalmente al vento.

La seconda da spiegare ci vorrebbero 1000 parole ma una serie di immagini forse valgono di più.
Poi di seguito seguiranno anche 1200 parole entrando nello specifico

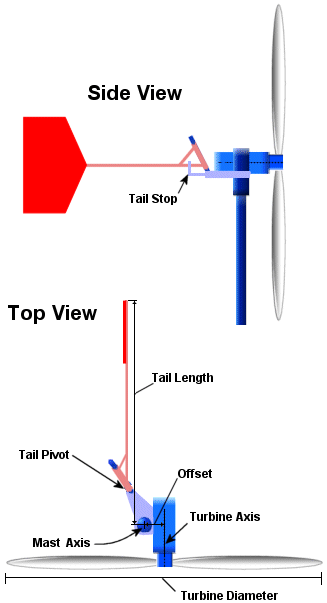

http://www.energialternativa.info/public/newforum/ForumEA/L/furl.gif

http://www.energialternativa.info/public/newforum/ForumEA/L/furl1.gif

http://www.energialternativa.info/public/newforum/ForumEA/L/furl2.gif

http://www.energialternativa.info/public/newforum/ForumEA/L/furl3.gif



---------------
Chi non si indebita fa la rabbia degli usurai



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 25/05/2016 20:57:30

Praticamente il disassamento della coda permette al generatore di mettersi di traverso quando il vento supera una determinata velocità.
Il rotore una volta messo di traverso si trova ad avere una superficie esposta alla forza del vento minore, quindi diminuisce la potenza e rallenta evitando danni distruttivi.

Tieni presente che più è grande il disassamento e più pesante dovrà essere la coda per controbilanciare la forza del vento che spinge sulle pale.

Esempio pratico: RGZ512
Disassamento coda/rotore 10 cm peso della coda circa 14 kg
La prima in legno era troppo leggera e già a 200 watt si intraversava il rotore.
Alla fine della discussione si vede che ho inserito una coda fatta in acciaio inox di spessore 6 mm peso totale 14 kg potenza massima raggiunta 680W.

Altro esempio pratico: RGZ824
Disassamento coda/rotore 1,5 cm peso coda circa 2 kg potenza limitata a 580 W per motivi tecnici (cerniera troppo piccola e debole)
Con l'aggiunta di altri 2 kg supplementari la potenza è salita a circa 800 W ma ritardando di troppo l'entrata della funzione del furling ho fatto fuori il regolatore e piegato la cerniera per troppa potenza.

Un piccolo foglio di calcolo molto spartano che permette di calcolare la lunghezza della coda variando velocità del vento peso della coda e lunghezze varie.... buon divertimento.

http://www.energialternativa.info/public/newforum/ForumEA/L/calcolo_furling.ods

Poi per gli angoli della cerniera basta replicare quelli che ho utilizzato per le mie strutture.
La cerniera migliore e quella del RGZ512 indistruttibile!



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 25/05/2016 23:56:20

Righetz a quanto ho capito per fare la coda e il suo posizionamento devo sapere di che diametro saranno le pale, ma per sapere il diametro delle pale devo prima vedere i giri che dovrà fare il mio rotore per iniziare la carica quindi per ora mi concentro sul posizionamento dello statore e rotore e appena mi arriva lo smartphone nuovo metterò le foto



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 27/05/2016 22:21:01

Si esatto, senza alcune prove fatte con l'alternatore assemblato è molto azzardato dimensionare le pale.
Se provi a giocare con i valori nel foglio di calcolo, vedi subito come cambiando anche di poco alcuni valori le cose cambiano di molto.
Opta nel limite del possibile per una coda leggera e un disassamento molto ridotto.
Pesi minori meno materiale meno costi e in ogni caso meno fatica per issarlo in cima al palo



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/05/2016 23:20:06

Infatti sto finendo il supporto per iniziare a provare il tutto ... Oggi mi é arrivato anche il cell nuovo e per ora ho solo queste foto .... Quando. Riesco a recuperare quelle fatte fin ad oggi. Le metteró... Altrimenti quando smonto il tutto per verniciare le faró pezzo per pezzo



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/05/2016 23:24:34

Supporto quuaaaaasi completo



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 27/05/2016 23:31:37

Ho un mezzo problema a caricare le foto... Il telefono me me ha fatte piu grandi di 3mb e non le carica.. Appena possibile le carico



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 28/05/2016 00:48:12

usa l'ultimo tasto in basso a sx "upload" fino a 10MB le foto saranno grandi, poi copia il link e lo inserisci nel messaggio



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 28/05/2016 20:52:04

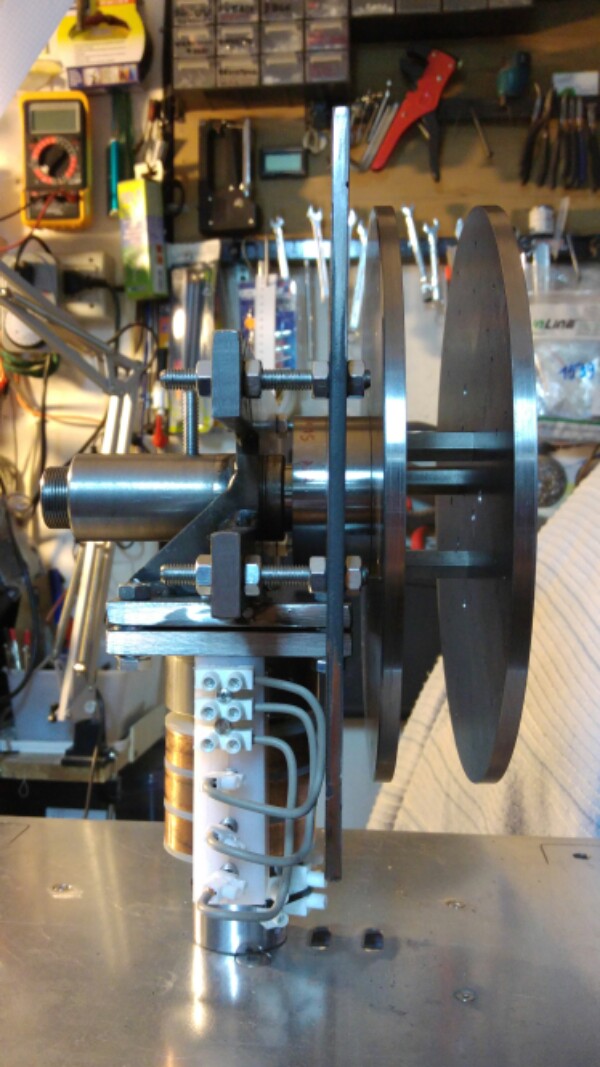

Ecco il supporto... Oggi ho preparato altri pezzi e domani spero di riuscire a provare il tutto



Immagine Allegata: 20160527_230846-600x1067.jpg

ForumEA/L/20160527_230846-600x1067.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 28/05/2016 20:55:00

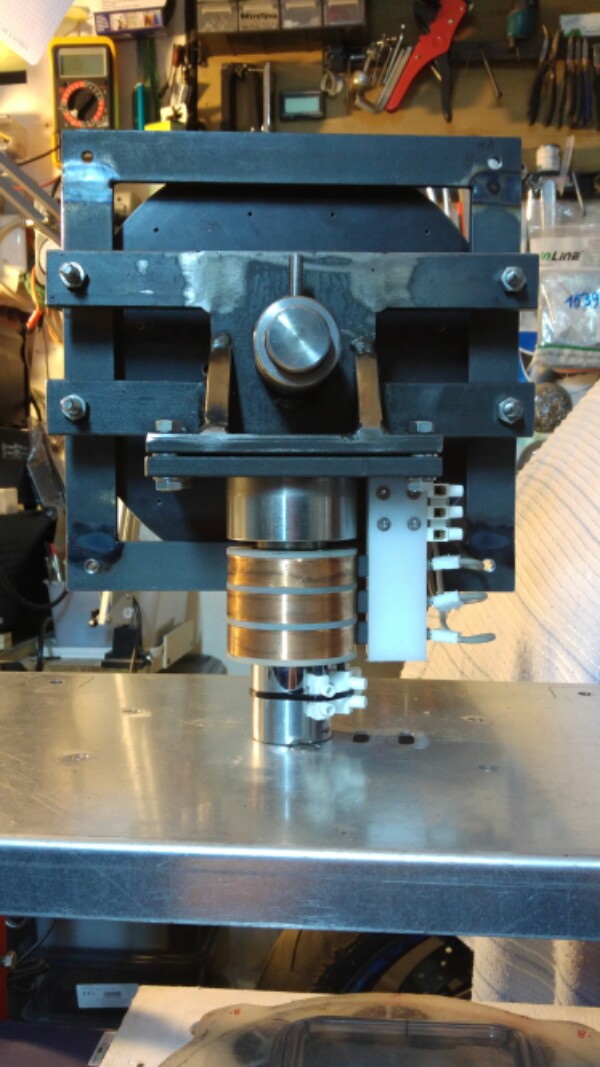

Vista posteriore del suporto



Immagine Allegata: 20160527_230825-600x1067.jpg

ForumEA/L/20160527_230825-600x1067.jpg



righetz

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:4225

Stato:



Inviato il: 29/05/2016 11:29:41

capolavoro!



---------------
Chi non si indebita fa la rabbia degli usurai



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 29/05/2016 12:33:31

Ecco qua dopo mesi di lavoro piano piano sta uscendo



Immagine Allegata: 20160529_092039_HDR-768x1365.jpg

ForumEA/L/20160529_092039_HDR-768x1365.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 29/05/2016 12:34:46

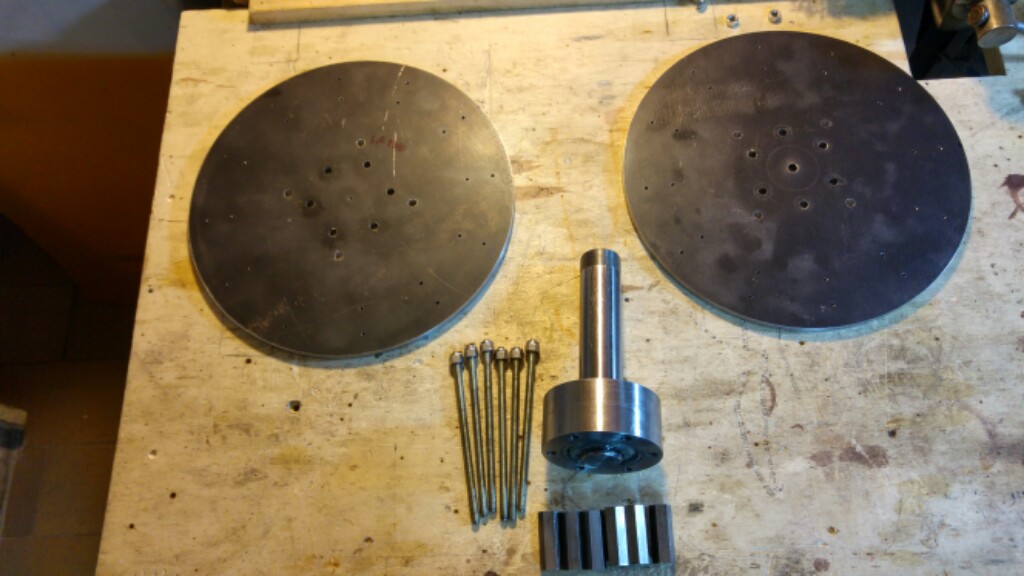

Fase di montaggio



Immagine Allegata: 20160529_092204_HDR-1024x576.jpg

ForumEA/L/20160529_092204_HDR-1024x576.jpg



donato
MegaWatt


Gruppo:Utente
Messaggi:449

Stato:



Inviato il: 29/05/2016 12:35:21

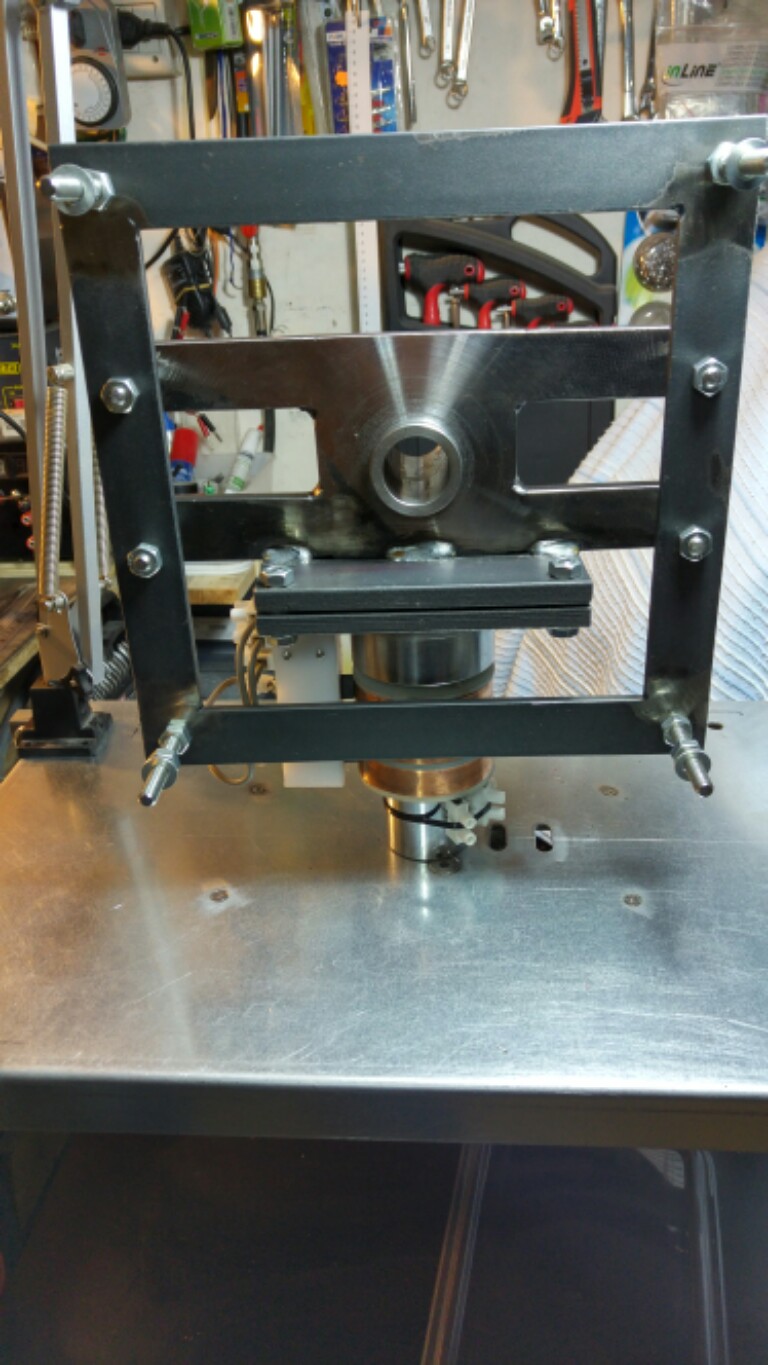

1



Immagine Allegata: 20160529_092039_HDR-768x1365.jpg

ForumEA/L/20160529_092039_HDR-768x1365_1.jpg
