Tensione anomala su 2^ regolatore 4048MST
FinePagina

Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2607

Stato:



Inviato il: 19/07/2017 18:24:34

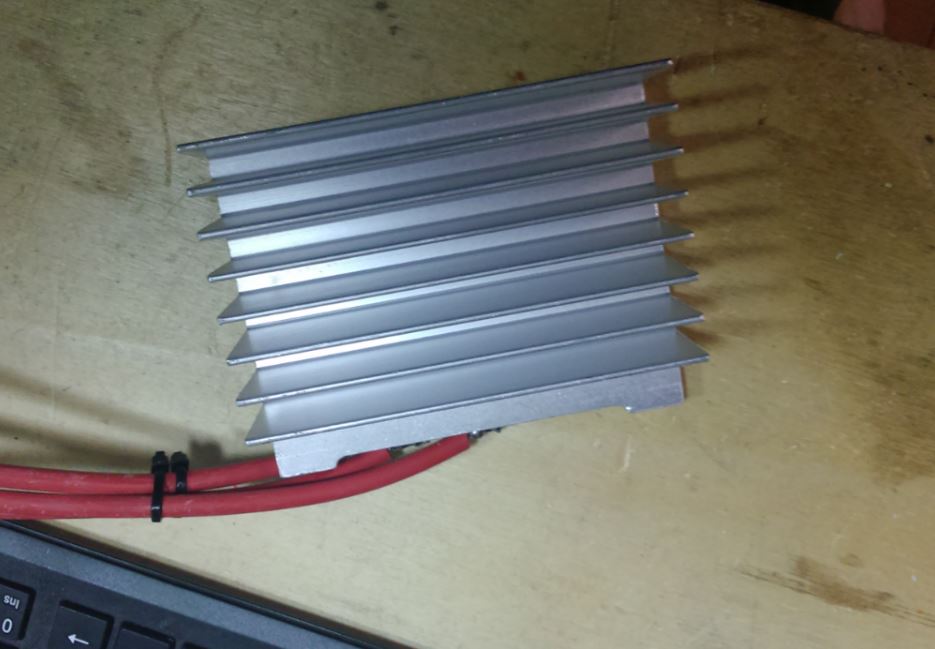

dissipatore



Immagine Allegata: d2.JPG

ForumEA/R/d2.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 19/07/2017 18:27:17

Esatto e quei Watt vanno persi in calore, questo è uno dei motivi per il quale non li ho messi.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 19/07/2017 18:28:39

Non mi e chiaro manca 1 cavo nell immagine giusto?



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 19/07/2017 19:15:48

Vincent stai invecchiando, guarda bene, sono 3 i cavi rossi.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 19/07/2017 19:25:37

CITAZIONE (Claudio, 19/07/2017 15:14:19 ) Discussione.php?214702&6#MSG86

Comodamente questi con MC4, ne metti uno per ogni stringa che hai sul regolatore 2


Claudio e se ne approfittassi a metterli su tutte le stringhe dei poli farei cosa utile o non serve?



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2607

Stato:



Inviato il: 19/07/2017 19:32:08

CITAZIONE (Claudio, 19/07/2017 18:27:17 ) Discussione.php?214702&7#MSG91

Esatto e quei Watt vanno persi in calore, questo è uno dei motivi per il quale non li ho messi.

L'ho costruito quando ho acquistato il PIP4048 alla mattina un pannello di una delle 3 stringe mi andava in ombra per colpa di un camino.
Ero costretto anche se i Q CELL dovrebbero essere protetti per questo problema



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 19/07/2017 19:41:15

Franco le correnti di pensiero sono diverse, c'è chi si e chi no, ho fatto una prova e anche coprendo totalmente una stringa non vi era corrente inversa.

LINK

Potrà mai verificarsi una tale copertura in normale funzionamento??



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 19/07/2017 21:37:34

Claudio mi riferivo ai pannelli poli che devo collegare al 2^ regolatore. Poi volevo chiederti se non collego alcun pannello al 2^ regolatore difettoso, devo comunque mettere un diodo?



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Vincent
GigaWatt


Gruppo:Utente
Messaggi:1902

Stato:



Inviato il: 19/07/2017 21:48:02

per capisci il dissipatore funge da conduttore?

i conduttori rossi non toccano il dissipatore vero?



---------------
SuperSolar
http://forum.saturnoprezzi.com/



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2607

Stato:



Inviato il: 19/07/2017 22:18:40

Si il catodo e il contenitore del doppio diodo e sono tutti in comune collegati al dissipatore, prelevavo l'uscita da mandare al regolatore da quella vite in mezzo all'aletta.
I conduttori non toccano il dissipatore e sono collegati al doppio diodo.In pratica sono 3 diodi sckotty da 200v 20A



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 19/07/2017 23:56:16

CITAZIONE (Il_Salentino, 19/07/2017 21:37:34 ) Discussione.php?214702&7#MSG97

Claudio mi riferivo ai pannelli poli che devo collegare al 2^ regolatore. Poi volevo chiederti se non collego alcun pannello al 2^ regolatore difettoso, devo comunque mettere un diodo?



No Franco se non colleghi nulla non serve, il diodo servirebbe a non mandare energia ai pannelli di notte.



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 20/07/2017 12:43:11

CITAZIONE (Claudio, 19/07/2017 23:56:16 ) Discussione.php?214702&7#MSG100

CITAZIONE (Il_Salentino, 19/07/2017 21:37:34 ) Discussione.php?214702&7#MSG97
Claudio mi riferivo ai pannelli poli che devo collegare al 2^ regolatore. Poi volevo chiederti se non collego alcun pannello al 2^ regolatore difettoso, devo comunque mettere un diodo?



No Franco se non colleghi nulla non serve, il diodo servirebbe a non mandare energia ai pannelli di notte.

Ok grazie allora poichè non mi serve la produzione non collego nulla per ora quest'inverno vedremo.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l



Claudio

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:13056

Stato:



Inviato il: 20/07/2017 19:24:55

Ottima scelta. Faccine/thumbup1.gif



---------------
Inverter Zucchetti HYD6000-ZSS, 5250W pannelli, 14kWh lifepo4.



Riccardo

Avatar
GigaWatt


Gruppo:Utente
Messaggi:2607

Stato:



Inviato il: 21/07/2017 06:13:49

il Salentino, ti ha risposto l'assistenza?



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST + GLI1000
Batterie:1080Ah AGM in 8 banchi +
Li-Ion n°280 18650 LG BMJ11865 3000Wh Banchi batterie in parallelo in alternata
Scaldabagno Ferroli 30l 1500w
Scaldabagno Ariston 80l 1200w
Termoventilatore Plein Air 2000W bagno
Termoventilatore SilverCrest 600W
Shelly EM Interno all'inverter misura solo produzione dell'inverter
Bilanciatori/equalizzatori HA02+HA12



Il_Salentino
GigaWatt


Gruppo:Utente
Messaggi:919

Stato:



Inviato il: 21/07/2017 13:58:42

Riccardo ancora non si è fatto sentire nessuno, lunedì rimando una nuova email di sollecito.



---------------
1 inverter PIP 5048MST + 12 pannelli TIANWEI 230Wp + 18 pannelli amorfi da 75Wp + 28 pacchi da 200 celle 18650 litio 600Ah
1 inverter PIP 5048MSD + 3 pannelli junko 255 Wp + 3 pannelli Tianwhei 230 Wp + 12 batterie 4 V 200 Ah
1 generatore eolico da 1000W autocostruito.
Boiler Ariston 150l
