CITAZIONE (Claudio, 26/12/2017 10:30:21 )

CITAZIONE (milopiro, 24/12/2017 17:19:47 )

A proposito visto che ho cavo solo da 6mm, e non và molto bene per il mio impianto dove trovo del 10mm morbido?

Per 15 metri metti il 6mm² che va bene, non stare a farti delle menate per 0.3V di caduta in più, non ne vale la pena.
Sempre sulla base di 780W 80V discesa, che non raggiungerai MAI, con il 6mm² perdi 0.87V = 8.48W con il 10mm² 0.52V = 5.07W
Non saranno 3.36W in più per discesa a compromettere il sistema tranquillo.

CITAZIONE (Riccardo, 26/12/2017 09:17:55 )

Ciao emuland,io interpreto cosi quanto scrive miliopiro(Oggi o continuato con staffe reggi telaio visto che voglio dare più pendenza ai pannelli causa tetto con appena 15° di pendenza,la portero sui 30° e più se riesco. A proposito visto che ho cavo solo da 6mm, e non và molto bene per il mio impianto dove trovo del 10mm morbido?)
Questa richiesta l'aveva già fatta anche in precedenza a Claudio
Per i cavi delle batterie io mettere i 35-50-75mmq(distanza)Quando ci sono spunti di motori ecc il pip4048 richiede fino a 160A alle batterie

Usa il 6mm² e non bendarti la testa, va benissimo non serve doppiarlo.

CITAZIONE (Claudio, 29/12/2017 23:09:57 )

CITAZIONE (Riccardo, 31/12/2017 09:03:33 )

CITAZIONE (milopiro, 04/06/2018 18:37:27 )

CITAZIONE (Riccardo, 31/12/2017 09:03:33 )

2

----------------------
ti chiedo il flex max si accende solo se colleghi pacco batterie immagino???

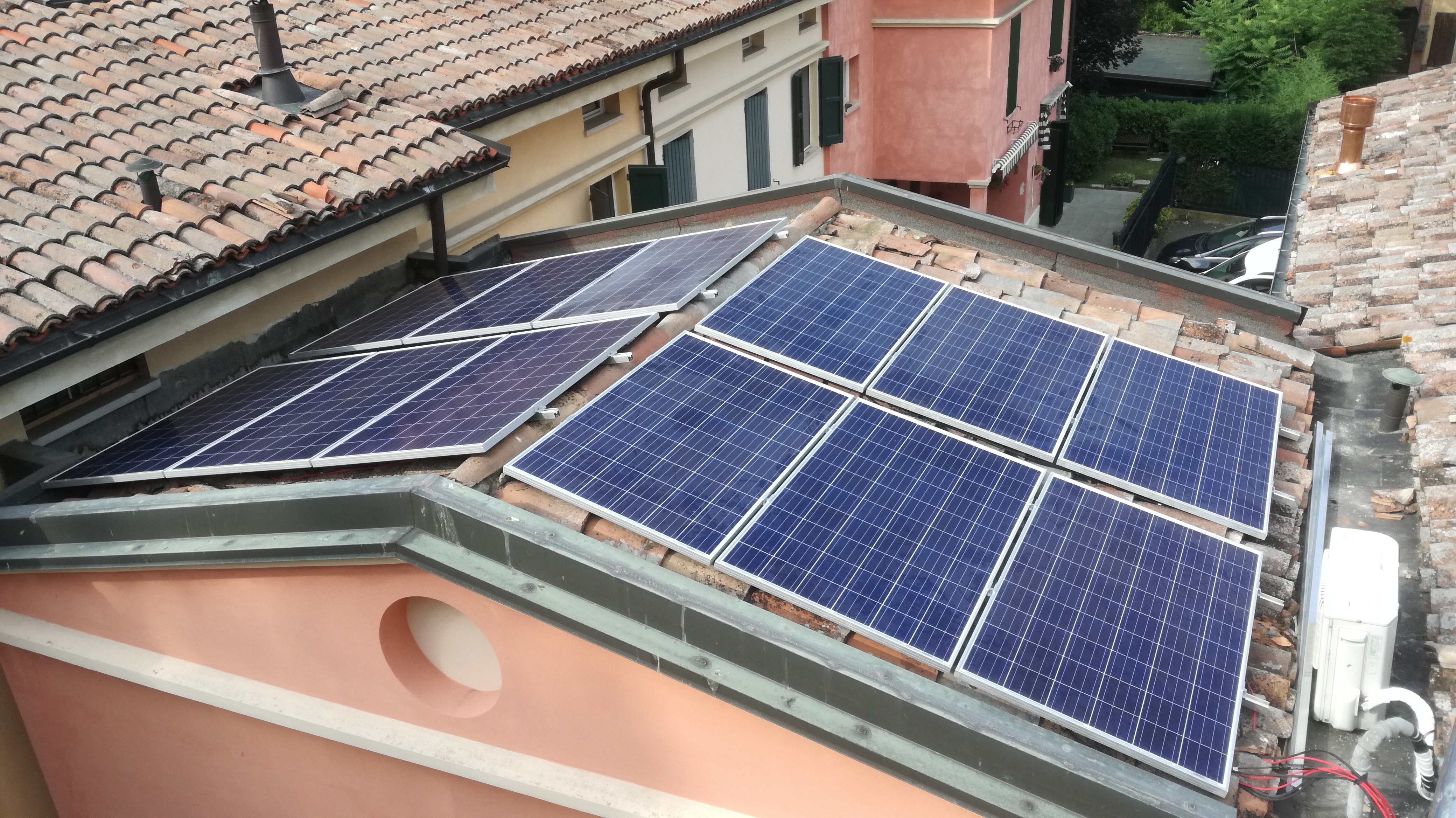

pannelli montati e collegati...http://www.energialternativa.info/public/newforum/ForumEA/T/IMG_20180529_172147.jpg

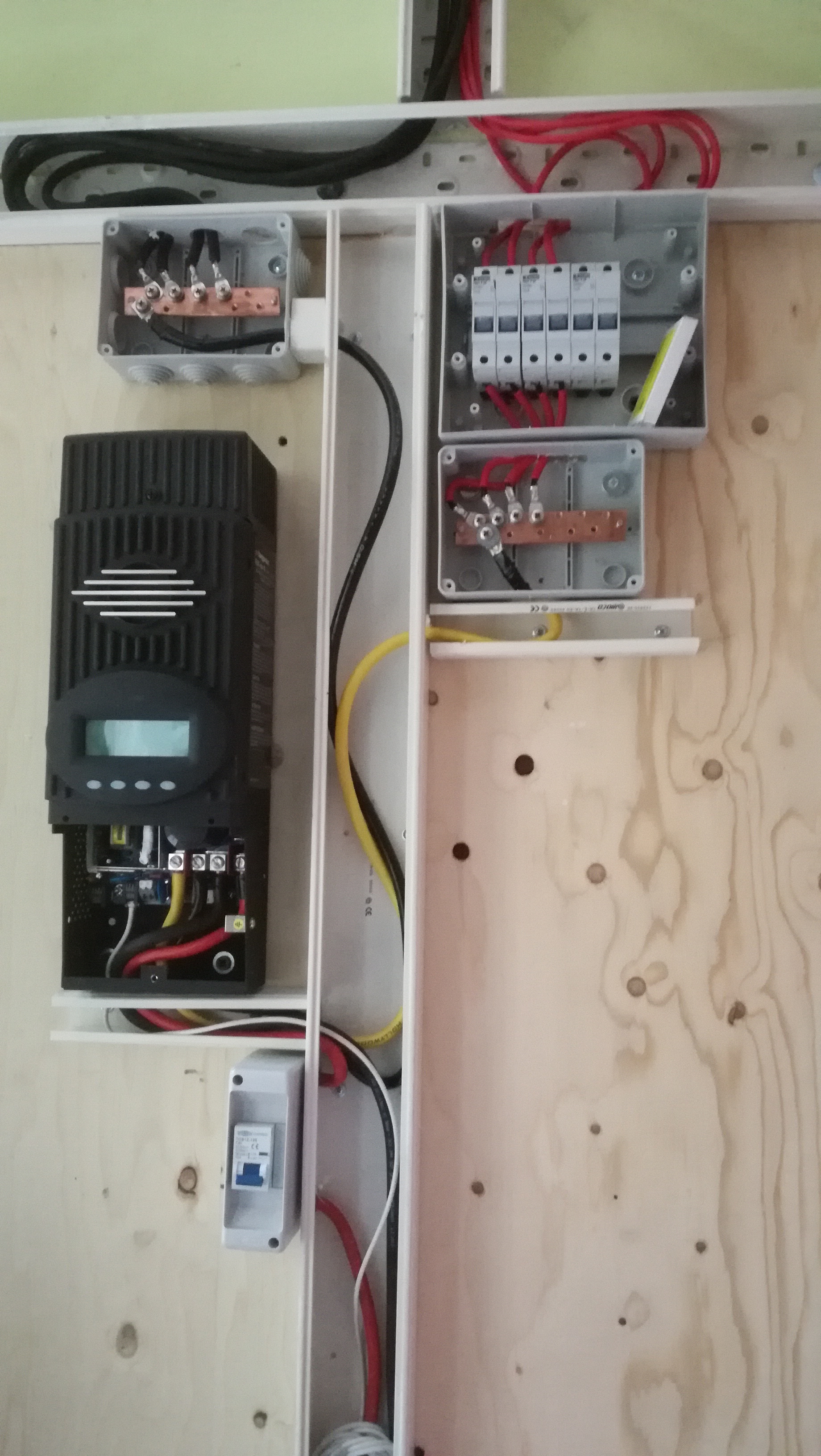

ecco qui altra parte del mio modesto impianto manca inverter che devo ancora installarlo..

Immagine Allegata: IMG_20180604_181029.jpg


Bello e pulito nelle connessioni

grazie mille Riccardo ti chiedo ora devo accendere il flexmax immagino che si accenda collegando le batterie al resto? ci sarà da fare regolazioni particolari sul caricatore con batterie SAF da 2 volt 650ah

Batterie della SAF da 650Ah, complimenti!! Sono ottime! Io ce le ho più piccoline sempre della SAF e sono uno spettacolo!
Il regolatore prima di tutto va collegato alle batterie e dopo ai pannelli.
Solo una info: che tipo di interruttore hai messo tra il regolatore e la batteria? E' specifico per DC? Quanta corrente supporta?

CITAZIONE (Luca450Mhz, 04/06/2018 22:32:34 )

Ok, spero la zona non sia di passaggio, perché se così fosse potrebbe succedere che qualcuno passando involontariamente tocchi l'interruttore e se lo aprisse il regolatore si troverebbe con i pannelli collegati, senza la batteria, si fonderebbe nel giro di pochi secondi.
Di solito si usano gli staccabatteria per questo scopo, che difficilmente possono essere attivati "per sbaglio".
Comunque ti faccio anche io i complimenti per l'ordine della realizzazione

Grazie Luca comunque mancano ancora dei pannelli sul tetto ,mancano 6 pannelli da 250watt solardworld poly, che devo ritirare in aggiunta agli attuali 12 pezzi da 280 watt,Per l'interuttore tranquillo e nel vano tecnico dove ho caldai pellet dalla parte opposta e da questo solo il fotovoltaico,in ogni caso ora cerco un circuito che ho visto qui in giro nel forum che rilevi la bassa tensione batterie in modo che stacchi il pacco in caso di ecessiva scarica..

Certo mi piacerebbe un pò di elettronica intorno a questo impianto ma non capendoci molto di progemmazione o vedi ARDUINO ,cercherò di complicarmi il meno possibile la vita a favore di una maggior praticità di utilizzo..cosa mi consigliate???????

a proposito ci saranno altri due interuttori da pacco batterie verso inverter lato DC come protezione sono da 500vdc 125 Amp, e lato 220volt alternata ho vicino un differenziale da 25 amp, sens 0,3 volt
