Riscrivo il post,dovrebbe capirsi:

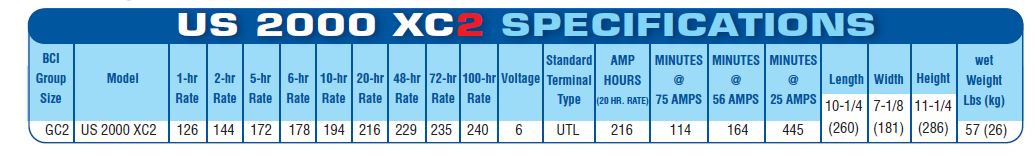

Considerando che uso 8 di queste batterie (48v)

http://usbattery.com/products/6-volt-batteries/us-2000-xc2/

..e questo inverter (alimentato da un generatore):

http://www.vectronenergia.it/epages/94563.sf/it_IT/?ObjectPath=/Shops/94563/Products/PSW7-4000

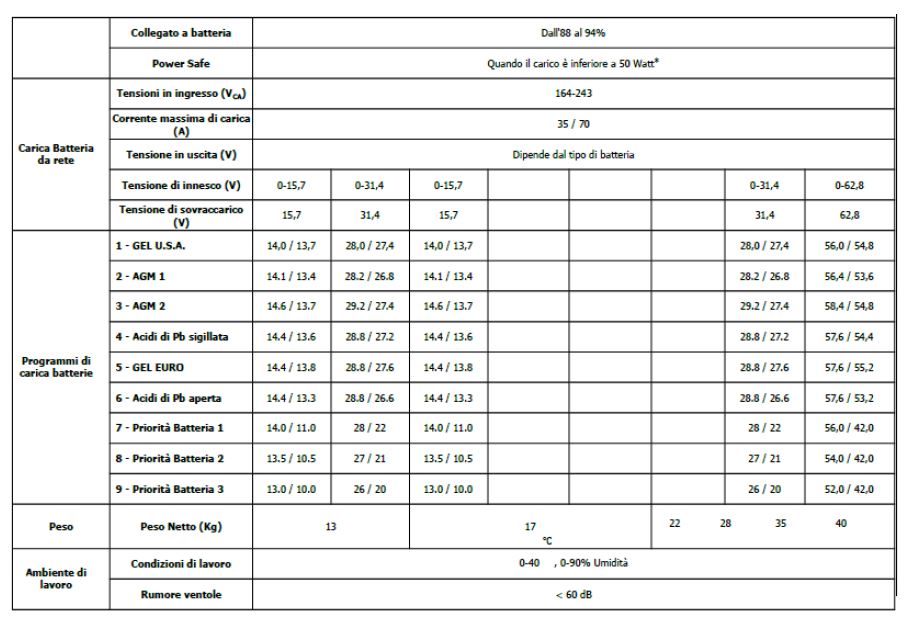

...quale programma tra i primi 6 selezionabili e' il piu idoneo?..al dila' di come vengono chiamati..AGM...Gel..ecc... basandosi sulle tensioni....quale?

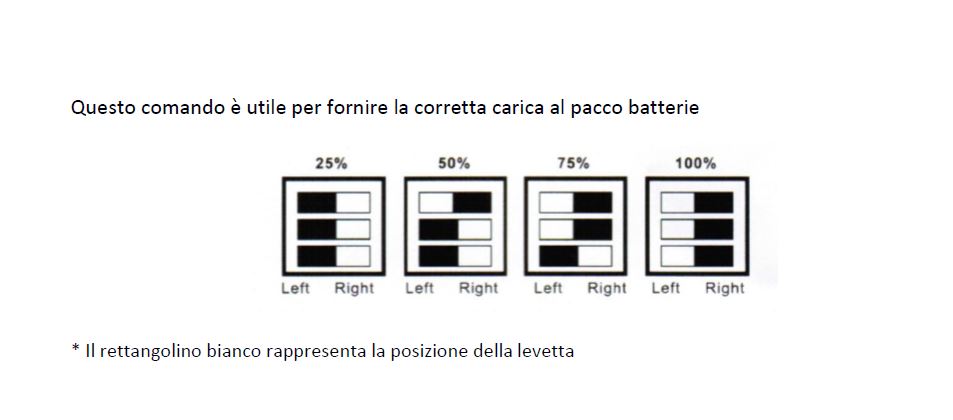

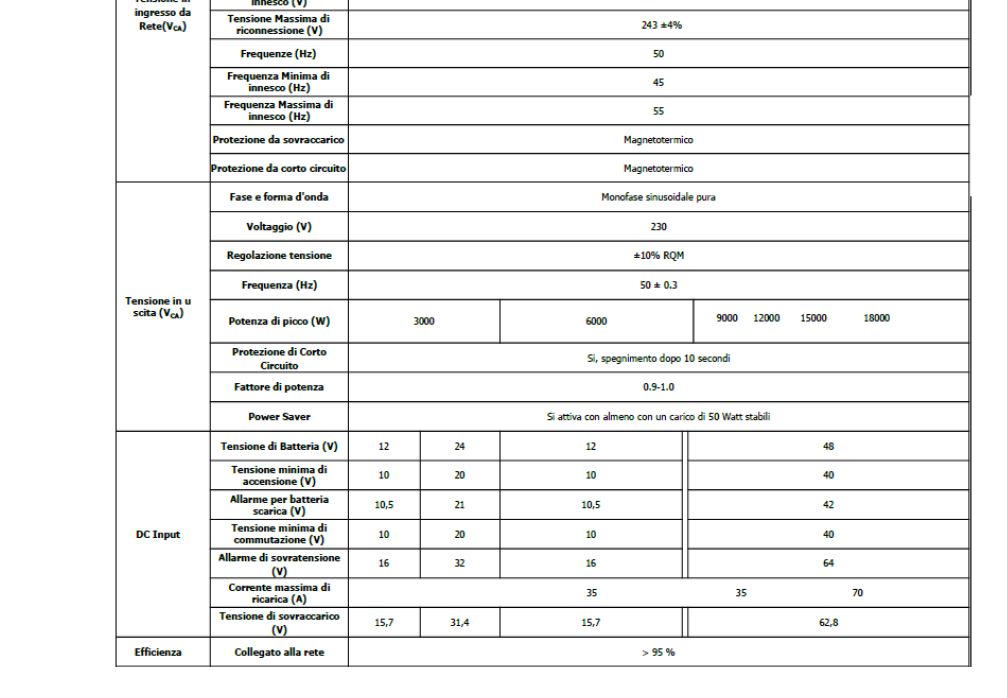

...e avendo anche degli switch per selezionare la corrente di carica..come li imposto? al 50% o 75% ovvero il 50\75% di 35A di corrente massima di carica..come mi pare sia dichiarato nel suo manuale (4000w continui,12000 picco)








Grazieee

CITAZIONE (Claudio, 04/02/2016 13:18:10 )

Si penso che 75% per quelle batt. possa essere il giusto e sceglierei li programma di ricarica 3=AGM2 che è quello con la tensione più alta, se invece scegli la priorità batteria il 8= priorità batteria 2, ma non lo farei.

Scelgo priorita rete perche in priorita batteria l'inverter nn carica perche e' concepito cosi.

Invece in priorita rete carica le batterie,cosi mi ha detto e spiegato il venditore a quattrocchi..con il conseguente ragionamento logico che al momento mi sfugge ma quando ero li nn faceva una piega!

Per cui ok,scelgo AGM2 e 75% come "quantita" di corrente.

A parte che in priorita batteria non carica..comunque toglimi solo una curiosita ..perche "nn lo faresti" il priorita batteria2? cosa nn ti convince?

CITAZIONE (Taso, 04/02/2016 16:32:04 )

ahh ok,pensavo ci fossero altri motivi.

comunque sabato mattina parto per andare ...la ...per cui nn rompo piu,no connessione no elettricita no tutto!
sto immagazzinando tutte le informazioni,leggendo e rileggendo il manuale e appuntandomi sopra tutto.

Pensavo di mettere queste impostazioni considerando queste batterie:

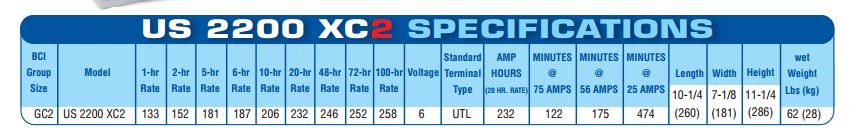

http://usbattery.com/wp-content/uploads/2015/02/usb_2200_data_2015_WEB.pdf

o queste,come dicevo..ma nn penso che le impostazioni devono essere diverse perche la differenza mi pare minima. e nei 2 pdf,le istruzioni di ricarica riferite a tensioni e tempi sono identiche.

http://usbattery.com/wp-content/uploads/2015/02/usb_2000_data_web_2015b.pdf


Set Battery Type: Flooded

Set Battery Capacity: 200
(Do per scontato che questo valore vada espresso in C10. Le prime sono 194A le seconde 206..metto 200A che penso vada bene per entrambe)

Set Absorbtion Volt: 58.8V

Set Absorbtion Time: 2 Ore andra' bene?

Set Float Volt: 52.1V ..mi sembra troppo basso paragonato al valore di default del pcm ..(????)

L'equalizzazione si fa ogni 30gg? Credo di si per cui impostero il PCM a farla ogni 30gg con questi valori:

Tensione: 61.2V
Tempo: 2 Ore ..andranno bene?

L'equalizzazione che serve per livellare tutti i vari elementi danneggia le batterie? cioe meglio farla ogni due mesi?

Che ne pensate delle tensioni e tempi?

Il pdf dice cosi,ritaglio l'utile per facilitare:






Per gli A di carica non saprei che mettere visto che c'e' da considerare che la corrente che eroga il pcm e va verso le batteria..in parte...la mangia l'inverter. E quindi come faccio se questa corrente cambia sempre in funzione del carico?
Di giorno ho 2200w (45A) di carico..di notte quasi niente immagino,diciamo 250w (5A).....
Ho 3750w di pannelli...e ognuno Imax 8,23A x 5 stringhe = 41,15A ...se divido 3750w per diciamo 58v dovrei avere circa 65A massimi dico bene?
Se di giorno 45A se ne vanno in carico ne rimarrebbero 20A per le batterie. Quindi..

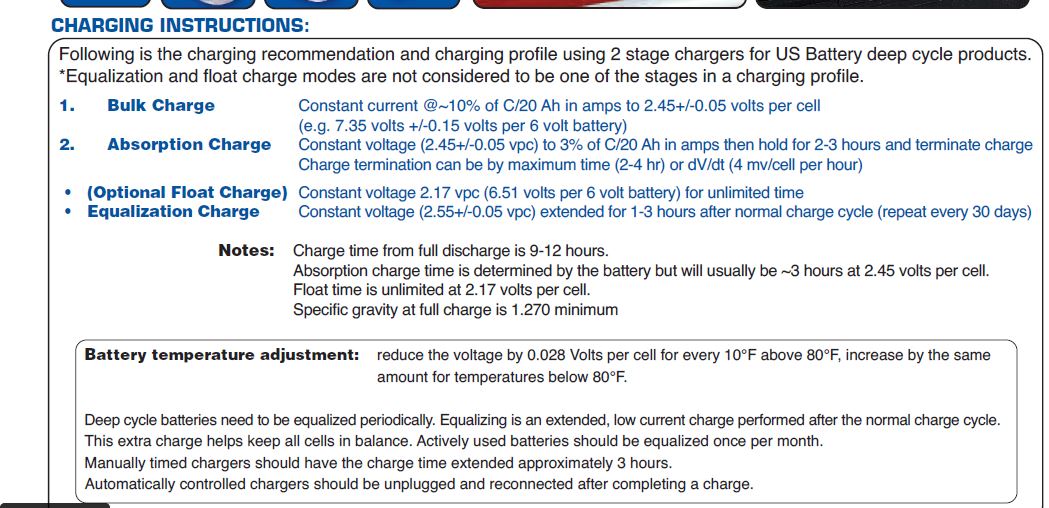

Immagine Allegata: chargin istruction.JPG


Be ma scusa i 2200W sono sempre costanti, cosa alimenta per tale assorbimento costante, 50 anni fa si faceva per far funzionare un'emittente clandestina, spostandola tutti i giorni.

dai questo e' un dettaglio! un tostapane!

Set Absorbtion Volt: 58.8V

Set Float Volt: 52.1V ..mi sembra troppo basso paragonato al valore di default del pcm ..(????)

Set Eq Volt: 61.2V

..dai un consiglino ancora vanno bene?

CITAZIONE (Taso, 05/02/2016 20:21:46 )

Set Absorbtion Volt: 58.8V

Set Float Volt: 52.1V ..mi sembra troppo basso paragonato al valore di default del pcm ..(????)

Set Eq Volt: 61.2V

..dai un consiglino ancora vanno bene?

hai visto il file delle specifiche della batteria? a leggere sembra che il float vada a 52.1... oppure ho interpretato male,percio chiedo...

dalla ditta produttrice americana mi rispondono che:

Absorption Volts?



60 Volts



Absorption Time?



3 hours



Float Voltage?



52 volts



Equalize Time?



2 hours


se lo dicono loro!

Se lo dicono loro quello è, il fatto è che da 52 a 49V o 48V c'è poca viva, ti ci vogliono batterie per almeno 600 o 800A per fare 4/5 ore assorbendo 2000W

Capito. Buongiorno! Tornando un attimo sugli scaricatori,...sto istallando il tutto,ho un dubbio.

Lo scaricatore CA lo devo collegare praticamente in parallelo all'entrata CA dell'inverter o all'uscita CA dell'inverter?
Lo devo collegare prima o dopo i magnetotermici,ovvero per prima intendo praticamente il piu vicino possibile alle morsettiere CA IMPUT o CA OUTPUT per cui prima di qualsiasi cosa....

Per quanto riguarda lo scaricatore in CC,stesso discorso,lo collego dove? Praticamente in parallelo alla morsettiera del regolatore dove ho i morsetti + e - imput dei pannelli?

Quindi in sequenza:

I pannelli arrivano ai fusibili,escono dai fusibili riuniti in un unico + e - e li sull'uscita che poi va al regolatore ci collego lo scaricatore?

Grazie

Non uso scaricatori o protezioni e dove li ho installati per obblighi di normativa quando è arrivato il lupo se li è mangiati insieme alle apparecchiature collegate.
