Inviato il: 10/07/2022 00:18:24

Direi che se settando L15 mette in automatico quei valori non li cambierei, infatti in alcuni settaggi dice espressamente "valido per le batterie autodefinite e al litio."

Ho cercato di tradurre.


settaggio 4 - 46.4=
Quando il parametro【01】=SOL/SBU, la tensione della batteria è inferiore al valore impostato.
batteria è inferiore al valore impostato, l'uscita viene commutata alla rete o al generatore dalla batteria.
L'intervallo di impostazione è 44V~52V.

settaggio 5 - 54=Quando il parametro【01】=SOL/SBU, la tensione della batteria è superiore al valore impostato, l'uscita viene commutata alla batteria dalla rete o dal generatore a 48V~60V.

settaggio 8 - L15= Per litio 15S

settaggio 9 - 53.2=L'intervallo di impostazione della tensione di carica boost è 48V~58,4V con un passo di 0,4V. È valido in caso di una batteria autodefinita o al litio.

settaggio 11 - 53,2=Intervallo di impostazione della tensione flottante 48V~58,4V con passo di 0,4V.
Il passo di 0,4V è valido nel caso di una batteria autodefinita.

settaggio 12 - 45,6=Per evitare la sovrascarica della tensione, quando la tensione della batteria è inferiore al punto di giudizio, dopo aver ritardato il parametro punto di giudizio, dopo aver ritardato il tempo di impostazione del parametro 【13】, spegnere l'uscita dell'inverter.
tempo di impostazione, spegnere l'uscita dell'inverter. L'intervallo di impostazione della tensione di 40V~48V con passo di 0,4V è
è valido in caso di batteria autodefinita e di batteria al litio.

settaggio 14 - 46,4=In modo da creare un punto di allarme per la sotto tensione della batteria, quando la tensione della batteria è inferiore al
punto di valutazione, viene emesso un allarme di sotto tensione e non viene emesso alcun allarme di sotto tensione e non viene emesso alcun segnale di spegnimento. 40V~52V
L'intervallo di impostazione con passo di 0,4 V è valido nel caso di una batteria.
autodefinita e di una batteria al litio.


settaggio 15 - 43,6=In modo da limitare la tensione di scarica della batteria, quando la tensione della batteria è inferiore al punto di valutazione, l'uscita viene spenta immediatamente.
L'intervallo di impostazione 40V~52V con un passo di 0,4V è valido per le batterie autodefinite e al litio.


settaggio 35 - 49,6=rientro da bassa tensione.

settaggio 37 - 50,4=Dopo che la batteria è stata completamente caricata, la sua tensione deve essere inferiore a questa tensione impostata prima di poter essere ricaricare.



Modificato da Claudio - 10/07/2022, 00:27:26


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



tuonobianco
milliWatt


Utente
Msg:18

Stato:



Inviato il: 10/07/2022 11:19:57

CITAZIONE (Claudio, 10/07/2022 00:18:24 ) Discussione.php?216941&2#MSG17

Direi che se settando L15 mette in automatico quei valori non li cambierei, infatti in alcuni settaggi dice espressamente "valido per le batterie autodefinite e al litio."

Ho cercato di tradurre.


settaggio 4 - 46.4=
Quando il parametro【01】=SOL/SBU, la tensione della batteria è inferiore al valore impostato.
batteria è inferiore al valore impostato, l'uscita viene commutata alla rete o al generatore dalla batteria.
L'intervallo di impostazione è 44V~52V.

settaggio 5 - 54=Quando il parametro【01】=SOL/SBU, la tensione della batteria è superiore al valore impostato, l'uscita viene commutata alla batteria dalla rete o dal generatore a 48V~60V.

settaggio 8 - L15= Per litio 15S

settaggio 9 - 53.2=L'intervallo di impostazione della tensione di carica boost è 48V~58,4V con un passo di 0,4V. È valido in caso di una batteria autodefinita o al litio.

settaggio 11 - 53,2=Intervallo di impostazione della tensione flottante 48V~58,4V con passo di 0,4V.
Il passo di 0,4V è valido nel caso di una batteria autodefinita.

settaggio 12 - 45,6=Per evitare la sovrascarica della tensione, quando la tensione della batteria è inferiore al punto di giudizio, dopo aver ritardato il parametro punto di giudizio, dopo aver ritardato il tempo di impostazione del parametro 【13】, spegnere l'uscita dell'inverter.
tempo di impostazione, spegnere l'uscita dell'inverter. L'intervallo di impostazione della tensione di 40V~48V con passo di 0,4V è
è valido in caso di batteria autodefinita e di batteria al litio.

settaggio 14 - 46,4=In modo da creare un punto di allarme per la sotto tensione della batteria, quando la tensione della batteria è inferiore al
punto di valutazione, viene emesso un allarme di sotto tensione e non viene emesso alcun allarme di sotto tensione e non viene emesso alcun segnale di spegnimento. 40V~52V
L'intervallo di impostazione con passo di 0,4 V è valido nel caso di una batteria.
autodefinita e di una batteria al litio.


settaggio 15 - 43,6=In modo da limitare la tensione di scarica della batteria, quando la tensione della batteria è inferiore al punto di valutazione, l'uscita viene spenta immediatamente.
L'intervallo di impostazione 40V~52V con un passo di 0,4V è valido per le batterie autodefinite e al litio.


settaggio 35 - 49,6=rientro da bassa tensione.

settaggio 37 - 50,4=Dopo che la batteria è stata completamente caricata, la sua tensione deve essere inferiore a questa tensione impostata prima di poter essere ricaricare.


buongiorno verificando bene ho trovato la scheda per il modello uS2000 C sembrerette ci sono 16 celle anziche 15 delle versioni precedenti - bisogna fare nota nel forum non credo ci sia , per cui i settaggi vanni cambiati a L!6 ? cosa dici ?




Immagine Allegata: US2000C-Pylontech-datasheet-IT.pdf

ForumEA/U/US2000C-Pylontech-datasheet-IT.pdf



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15276

Stato:



Inviato il: 10/07/2022 14:26:11

No, le Pylon sono tutte 48V 3.2*15=48 quindi 15S, per essere 16S dovrebbero essere 3.2*16=51.2V



Modificato da Claudio - 10/07/2022, 14:31:06


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



Claudio

Avatar
PetaWatt


MODERATORE
Msg:15276

Stato:



Inviato il: 10/07/2022 14:27:40

All'interno le celle sono divise in 3 gruppi e quindi non possono essere 16S.

LINK

Dentro ci sono 3 pacchi di A123 da 25Ah parallelo a 2 e poi tutte in serie, la US2000 dalla UD2000C cambia solo il BMS e il firmware.



Modificato da Claudio - 10/07/2022, 14:44:01


---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



tuonobianco
milliWatt


Utente
Msg:18

Stato:



Inviato il: 10/07/2022 17:09:03

CITAZIONE (Claudio, 10/07/2022 14:27:40 ) Discussione.php?216941&2#MSG20

All'interno le celle sono divise in 3 gruppi e quindi non possono essere 16S.

LINK

Dentro ci sono 3 pacchi di A123 da 25Ah parallelo a 2 e poi tutte in serie, la US2000 dalla UD2000C cambia solo il BMS e il firmware.


allora lascio a L15 mi confermi ?



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15276

Stato:



Inviato il: 10/07/2022 22:11:29

Faccine/thumbup1.gif



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



tuonobianco
milliWatt


Utente
Msg:18

Stato:



Inviato il: 11/07/2022 19:20:15

CITAZIONE (Claudio, 08/07/2022 12:40:06 ) Discussione.php?216941&1#MSG3

OK US2000"C" sono particolari, l'inverter deve avere il firmware aggiornato per vederle.

Connessione in RS485
RJ45 inverter pin 3 e 5
RJ45 batteria pin 7 e 8

Da provare se 3-7 e 5-8 o se 3-8 e 5-7, scambiarli non crea danno.

I° batt
Dip switch 1 ON 9600, OFF 115200 2,3,4 OFF

tutte le altre OFF tutto, accendere premere il tastino SW per 5 secondi.



---------------





tuonobianco
milliWatt


Utente
Msg:18

Stato:



Inviato il: 11/07/2022 19:20:59

CITAZIONE (Claudio, 08/07/2022 12:40:06 ) Discussione.php?216941&1#MSG3

OK US2000"C" sono particolari, l'inverter deve avere il firmware aggiornato per vederle.

Connessione in RS485
RJ45 inverter pin 3 e 5
RJ45 batteria pin 7 e 8

Da provare se 3-7 e 5-8 o se 3-8 e 5-7, scambiarli non crea danno.

I° batt
Dip switch 1 ON 9600, OFF 115200 2,3,4 OFF

tutte le altre OFF tutto, accendere premere il tastino SW per 5 secondi.

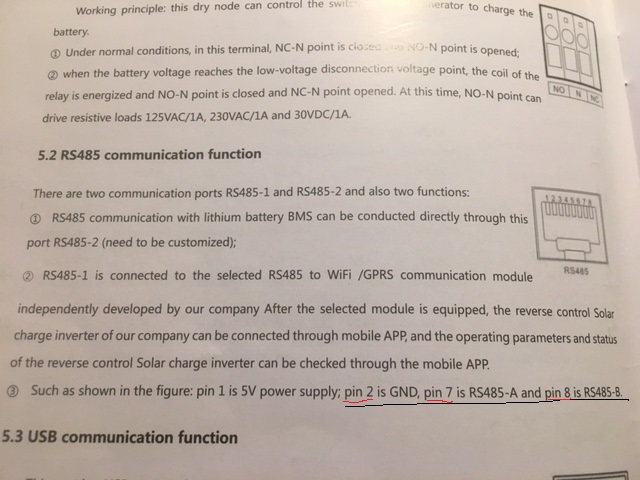

Immagine Allegata: schama rs485 inverter.JPG

ForumEA/U/schama rs485 inverter_1.JPG



---------------





tuonobianco
milliWatt


Utente
Msg:18

Stato:



Inviato il: 11/07/2022 19:22:04

CITAZIONE (tuonobianco, 11/07/2022 19:20:15 ) Discussione.php?216941&2#MSG23

CITAZIONE (Claudio, 08/07/2022 12:40:06 ) Discussione.php?216941&1#MSG3
OK US2000"C" sono particolari, l'inverter deve avere il firmware aggiornato per vederle.

Connessione in RS485
RJ45 inverter pin 3 e 5
RJ45 batteria pin 7 e 8

Da provare se 3-7 e 5-8 o se 3-8 e 5-7, scambiarli non crea danno.

I° batt
Dip switch 1 ON 9600, OFF 115200 2,3,4 OFF

tutte le altre OFF tutto, accendere premere il tastino SW per 5 secondi.


ho trovato le info riguardanti BATTERIA e inverter x costruire cavo RJ45
ho detotto volevo conferma da CLAUDIO se va bene :
2-7-8- inverter 2 GND 7 RS485A 8 RS485B
6-7-8 batteria 6 GND 7 RS485A 8 RS485B
siccome inverter lavora velocita 9600 lo switch 1 della batteria va posto su ON così lavora a 9600 perchè se rimane 0 OFF = lavora a 11500.

va bene il ragionamento ?

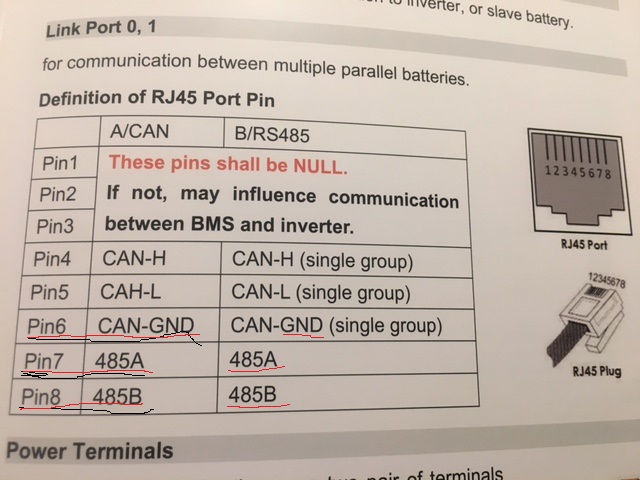

Immagine Allegata: shema rs485 batteria.JPG

ForumEA/U/shema rs485 batteria.JPG



Modificato da tuonobianco - 11/07/2022, 19:27:43


---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15276

Stato:



Inviato il: 11/07/2022 20:24:34

Faccine/thumbup1.gif



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



tuonobianco
milliWatt


Utente
Msg:18

Stato:



Inviato il: 11/07/2022 22:53:15

CITAZIONE (Claudio, 11/07/2022 20:24:34 ) Discussione.php?216941&2#MSG27

Faccine/thumbup1.gif

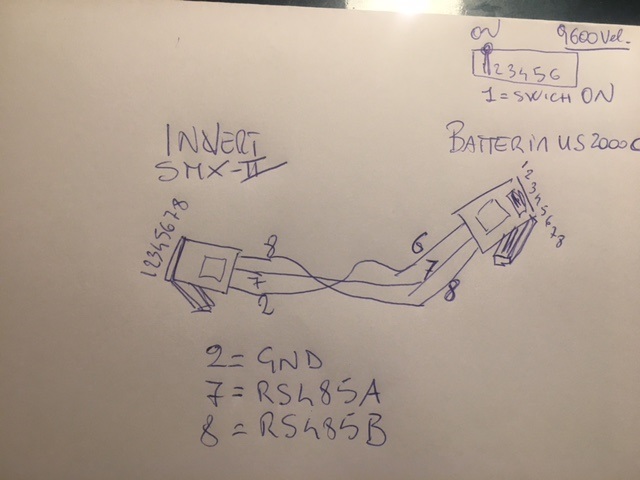

Immagine Allegata: schema cavo.JPG

ForumEA/U/schema cavo.JPG



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15276

Stato:



Inviato il: 12/07/2022 00:27:05

Sulla carta sembra giusto.



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



tuonobianco
milliWatt


Utente
Msg:18

Stato:



Inviato il: 12/07/2022 13:08:18

CITAZIONE (Claudio, 12/07/2022 00:27:05 ) Discussione.php?216941&2#MSG29

Sulla carta sembra giusto.

ad oggi testato sta funzionando , l'app non si blocca , non ci sono errori e segnalazioni né sull'inverter ne sulle batterie .



---------------





Claudio

Avatar
PetaWatt


MODERATORE
Msg:15276

Stato:



Inviato il: 12/07/2022 13:18:51

Faccine/thumbup1.gif



---------------
Inverter Sofar Solar HYD6000-EP, 5250W pannelli, 14kWh lifepo4.





...



tuonobianco
milliWatt


Utente
Msg:18

Stato:



Inviato il: 12/07/2022 17:56:13

CITAZIONE (Claudio, 12/07/2022 13:18:51 ) Discussione.php?216941&2#MSG31

Faccine/thumbup1.gif


prossimo passaggio trovare un software che gestisce la lettura delle singole batterie/elementi - cavo da attaccare al master batteria mediante cavo RJ45 -usb e attaccarlo al pc.
qualche info in merito su tutto ?



---------------
