Riccardo

Avatar
GigaWatt


Utente
Msg:2917

Stato:



Inviato il: 15/09/2023 17:34:03

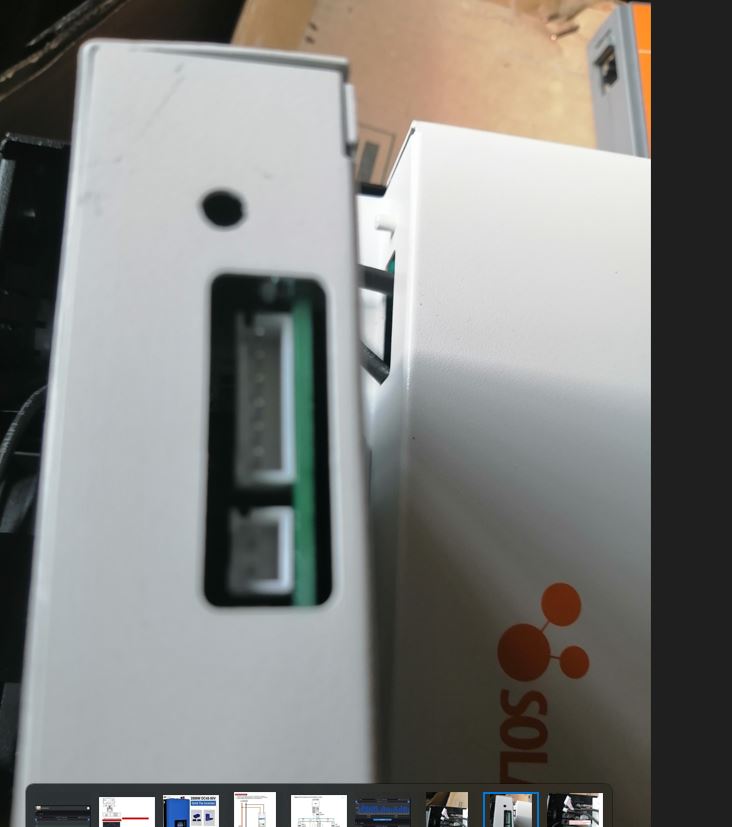

pannello



Immagine Allegata: PANNELLOREMOTO.JPG

ForumEA/V/PANNELLOREMOTO.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



Riccardo

Avatar
GigaWatt


Utente
Msg:2917

Stato:



Inviato il: 15/09/2023 17:37:09

CITAZIONE (Riccardo, 11/09/2023 17:23:34 ) Discussione.php?217246&17#MSG265


Tieni conto che se ti danno l'aggiornamento i parametri 12-13 e 29(cutoff)
diventano una percentuale non più una tensione
E questo all' atto pratico cosa cambia ?
Come regoli le litio ion per il cutoff
Tramite le Tensioni del Daly BMS e del Srv1000 quelle leggono la tensione nel circuito non il SOC che legge inverter
o il BMS Seplos


Se supponiamo hai il cutoff al 10% l'inverter si spegne anche se le litio ion hanno energia perche segue il BMS delle lipopo4



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



saviothecnic

Avatar
MegaWatt


Utente
Msg:509

Stato:



Inviato il: 15/09/2023 18:50:10

CITAZIONE (Riccardo, 15/09/2023 17:21:37 ) Discussione.php?217246&17#MSG271


Penso che sono i comandi del slave non del master quelli che hai postato.
i parametri 12-13-29 devi impostarli tu non vengono presi dal BMS.
Ti consiglio per provare
12 52.5V passaggio a rete
13 53V ritorno a batteria
29 46V cutoff il BMS spegne a 2.9V di default.. mi sembra e 46 corrisponde :16 =2.875V

No prima di postare avevo verificato ed erano cosi su entrambi gli inverter
Comunque modifico cosi come da te suggerito su e verifico se dopo mezzora restano questi o si rimodificano
Quindi Setup BMS Seplos non modifico nulla solo il parametro 14 a 57,5V esatto ?

:Edit

Epever ho impostato cosi se non va bene lo modifico

http://www.energialternativa.info/public/newforum/ForumEA/V/SettaggioEpeverLifePo4Savio.jpg



Ora Inverter ho settato cosi

http://www.energialternativa.info/public/newforum/ForumEA/V/Settaggio_ManoLifePo4Savio.jpg



Questi i Parametri del Seplos BMS

http://www.energialternativa.info/public/newforum/ForumEA/V/ParametriBMS_Savio_1_20.jpg



Qui un video di come ho trovato il tutto quando sono rientrato

https://youtu.be/TZbs8xnLinE?si=ukayxX4Gd3LmqDLN

LINK



Modificato da saviothecnic - 15/09/2023, 23:56:36


---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Riccardo

Avatar
GigaWatt


Utente
Msg:2917

Stato:



Inviato il: 16/09/2023 11:47:03

Ciao, ho guardato il video ho visto la temperatura delle batterie è 34°C anche maggiore della temperatura esterna 30°C. Le viti delle busbar sono state serrate con la dinamometrica vero? Hai per caso il contenitore in un posto caldo?



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



saviothecnic

Avatar
MegaWatt


Utente
Msg:509

Stato:



Inviato il: 18/09/2023 13:16:52

CITAZIONE (Riccardo, 16/09/2023 11:47:03 ) Discussione.php?217246&18#MSG276

Ciao, ho guardato il video ho visto la temperatura delle batterie è 34°C anche maggiore della temperatura esterna 30°C. Le viti delle busbar sono state serrate con la dinamometrica vero? Hai per caso il contenitore in un posto caldo?

Credevo che 4 gradi in più rispetto la temperatura esterna
fossero normali non è cosi ?

Comunque dove ci sta la batteria è abbastanza ventilato

No avevo preso una chiave dinamometrica ma non va e quindi ho fatto a occhio

Hai da consigliare una chiave e serraggi in particolare ?

Comunque attendo che mi arrivano le due celle nuove che sono già in viaggio da almeno una settimana
Approfitterò evo invertire le rondelle che ora sono sotto e non sopra il bus bars

Comunque la Seplos mi ha detto che avevo FW base versione 16.4
ora mi hanno dato agg. per la 16.6 che dovrebbe essere per Voltronic vediamo se cosi va

Ma i parametri 12 13 29 comunque gli ha modificate il BMS sul inverter

Quindi dobbiamo capire quali parametri del BMS Seplos corrispondo hai parametri
che modifica sul Inverter cosi da sistemarli

Credo che il 14 del BMS sia il 12 13 del Inverter che lo setta a 57,5V

Forse il 12 del BMS è il 29 del Inverter

Ora tocca capire quale è quello del rientro in enel cosi che dal BMS lo setto in modo che sia superiore al 29

Qui il video del terzo test dove faccio vedere i vari parametri compresi quegli
che ho messo nel EPever ditemi se cosi è OK Grazie

https://youtu.be/ppCRXxNRR-o?si=AqK0eKboiV5yJNT5
LINK



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



saviothecnic

Avatar
MegaWatt


Utente
Msg:509

Stato:



Inviato il: 19/09/2023 09:54:54

CITAZIONE (Riccardo, 15/09/2023 17:24:46 ) Discussione.php?217246&17#MSG272

E quindi come si fa ?
Umm qui voglio capire meglio per collegarmi all' interuttore On-Off inverter devo fisicamente saldare aprendo il pannellino ?
no non serve
E quindi come si fa ?

Il mio pannellino removibile si connette all' inverter
Tramite un unico cavo RJ45 tipo quello LAN non è come il tuo
a due cavi spinotti separati



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Riccardo

Avatar
GigaWatt


Utente
Msg:2917

Stato:



Inviato il: 19/09/2023 18:17:51

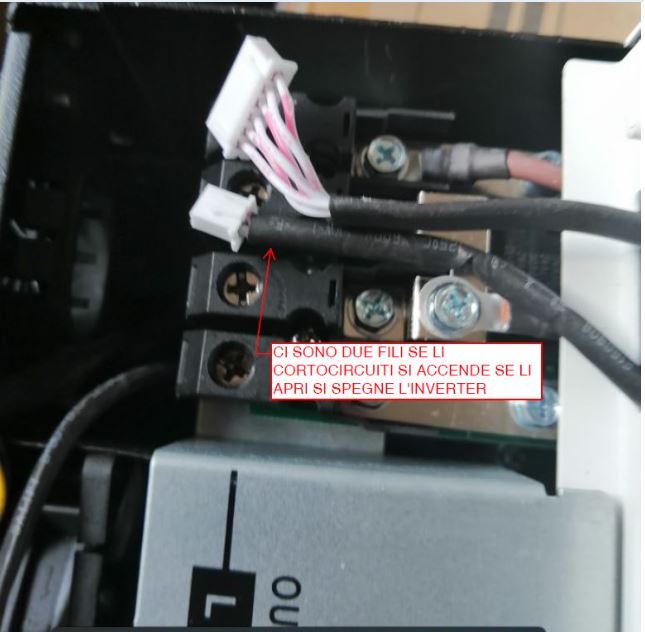

Ciao, sono uguali..devi aprire il pannello dove si fanno i collegamenti della 230V ingresso/uscita e 48V batteria



Immagine Allegata: 12.JPG

ForumEA/V/12.JPG



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



Riccardo

Avatar
GigaWatt


Utente
Msg:2917

Stato:



Inviato il: 20/09/2023 17:46:29

[quote=saviothecnic, 18/09/2023 13:16:52 ?Discussione.php?217246&18#MSG277]CITAZIONE (Riccardo, 16/09/2023 11:47:03 ) Discussione.php?217246&18#MSG276



Comunque attendo che mi arrivano le due celle nuove che sono già in viaggio da almeno una settimana
Approfitterò evo invertire le rondelle che ora sono sotto e non sopra il bus bars

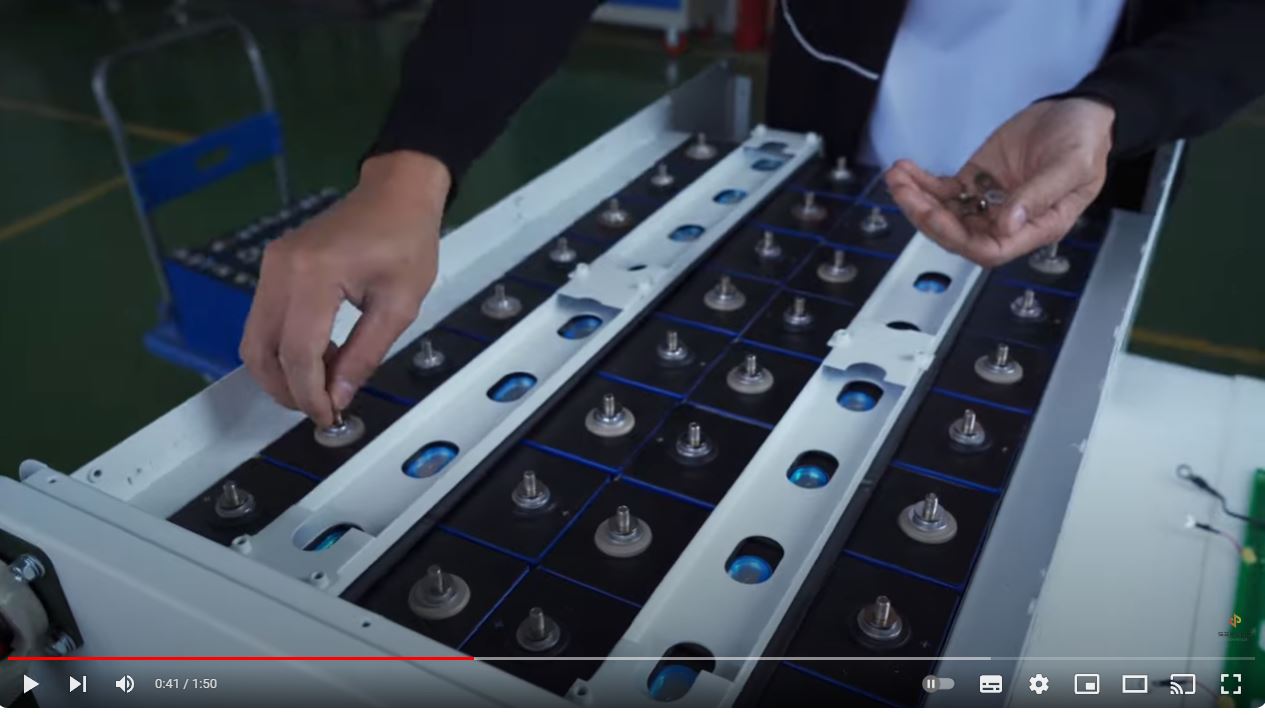

Ho sono recidivi ho il motivo della rondella sotto è un'altro.
Sia nel filmato di istruzioni del nostro contenitore sono sotto sia nel filmato del rack verticale sono sotto(vedi allegato).
Le rondelle non vanno messe dove ci sono i terminali del BMS... per questo te ne mancano 2
Il motivo potrebbe essere per aumentare la superfici di contatto o per avere una superfice di contatto liscia dopo la saldatura laser del perno centrale o per differenza elettrica anione/catione tra i due materiali



Immagine Allegata: RONDELLE.JPG

ForumEA/V/RONDELLE.JPG



Modificato da Riccardo - 22/09/2023, 09:15:49


---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



saviothecnic

Avatar
MegaWatt


Utente
Msg:509

Stato:



Inviato il: 20/09/2023 20:53:46

CITAZIONE (Riccardo, 20/09/2023 17:46:29 ) Discussione.php?217246&18#MSG282

Ho sono recidivi ho il motivo della rondella sotto è un'altro.
Sia nel filmato di istruzioni del nostro contenitore sono sotto sia nel filmato del rack verticale sono sotto(vedi allegato).
Le rondelle non vanno mese dove ci sono i terminali del BMS... per questo te ne mancano 2
Il motivo potrebbe essere per aumentare la superfici di contatto o per avere una superfice di contatto liscia dopo la saldatura laser del perno centrale o per differenza elettrica anione/catione tra i due materiali

Allora non ho sbagliato a capire ed interpretare il loro manuale vanno messe sotto quindi le lascio li ?

Niente ho visto ora mi ha rimodificato i parametri

Ho messo protocollo LIB ma se collego dopo qualche ora il BMS modifica dei parametri sul miei inverter

Ma in modo sbagliato

Modifica il parametro 10 da On-Line a Automatico

Modifica il Parametro 12 a 46V ma questo non va bene perché
poi modifica il parametro 29 a 46,4Ve questo essendo più altro del parametro 12 mi fa spegnere inverter

Poi modifica il parametro 13 in FULL e questo non è un problema

Modifica i parametri 26 e 27 e questo va bene come valore

Ho provato a impostare anche come Pylontech sia su BMS che Inverter
ma cosi non comunica errore 61 ma forse il cavo in quel caso è diverso bo ?

MA quindi voi che avete il BMS Seplos e Inverter Voltronic non vi modifica nessun parametro nell' inverter ?

Qui il video del ultima prova

https://youtu.be/cnvagPpyEjg?si=R9ABLsxOULVCMupG
LINK



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Riccardo

Avatar
GigaWatt


Utente
Msg:2917

Stato:



Inviato il: 22/09/2023 09:14:40

Ciao, ma il firmware che hai installato nell'inverter e originale o riscritto?
Ho provato inverter Axpert i parametri 12 e 13 non vengono modificati sentiamo se ad altri lo fà. Probabilmente dipende dal firmware installato
questi montano 45.07 e 12.13 quello con il SOC al posto della tensione 56.05 e 25.05



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



saviothecnic

Avatar
MegaWatt


Utente
Msg:509

Stato:



Inviato il: 22/09/2023 10:19:53

CITAZIONE (Riccardo, 22/09/2023 09:14:40 ) Discussione.php?217246&18#MSG284

Ciao, ma il firmware che hai installato nell'inverter e originale o riscritto?
Originale pur avendo fatto una donazione a chi gli fa
non mi sono fidato ad usare FW non originali
Semmai lo faro lo faro solo se trovo due moduli LCD di ricambio
Dove se va male rimetto gli originali e non resto appiedato
Ma per ora sembra che non gli trovo come ricambio

Su questi inverter ci gira tutta casa e non posso permettermi il lusso di bloccarli.
Ho caricato solo FW che mi ha passato il fornitore ho sentito proprio ieri
e mi ha confermato che quello che ho è ultimo e che per ora la serie King UNO
non ha FW che parlano con il SOC

CITAZIONE (Riccardo, 22/09/2023 09:14:40 ) Discussione.php?217246&18#MSG284

Ho provato inverter Axpert i parametri 12 e 13 non vengono modificati sentiamo se ad altri lo fà.
Probabilmente dipende dal firmware installato
questi montano 45.07 e 12.13 quello con il SOC al posto della tensione 56.05 e 25.05

Si vediamo altri che dicono a me ho visto modifica anche la corrente di carica da FV
Pero mi limita a 10A anche se la batterie è scarica tipo a 52V a breve carico un video



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Riccardo

Avatar
GigaWatt


Utente
Msg:2917

Stato:



Inviato il: 22/09/2023 17:57:54

CITAZIONE (Riccardo, 22/09/2023 09:14:40 ) Discussione.php?217246&18#MSG284



Si vediamo altri che dicono a me ho visto modifica anche la corrente di carica da FV
Pero mi limita a 10A anche se la batterie è scarica tipo a 52V a breve carico un video


Nei parametri del BMS c è la possibilità di bloccare sempre la carica a 10A non è per caso che l'hai attivato?
Ti allego i miei parametri, prima di provare a caricarli fai una copia dei tuoi

Scarica allegato

Parametri.rar ( Numero download: 22 )



---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



saviothecnic

Avatar
MegaWatt


Utente
Msg:509

Stato:



Inviato il: 25/09/2023 14:05:36

CITAZIONE (Riccardo, 22/09/2023 09:14:40 ) Discussione.php?217246&18#MSG284

Nei parametri del BMS c è la possibilità di bloccare sempre la carica a 10A non è per caso che l'hai attivato?
Ti allego i miei parametri, prima di provare a caricarli fai una copia dei tuoi


Grazie Riccardo

Allego anche i miei parametri è FW BMS Seplos per comunicazione Voltronic 16.6
che mi ha passato Seplos magari è utile ad altri

Vedendo i tuoi parametri mi sa che io non ho creato coerenza tra il parametri BMS P0 P10 P14 ?

http://www.energialternativa.info/public/newforum/ForumEA/V/CAN1101[V16_1.06

http://www.energialternativa.info/public/newforum/ForumEA/V/Parameter%20Savio_25_09_23_1.xml

Perché io ho settato P14 a 57,500V credo che devo modificare anche gli altri di conseguenza giusto ?

Comunque la cosa anomala e che il BMS dovrebbe modificare solo i parametri sul inverter
P 2 26 27 29 e non gli altri giusto ?
Mentre a me sembra che modifica anche P10 P11 P12 sul inverter oltre i 2 26 27 29 e questo che è anomalo

Ora per evitare confusioni scollego tutti i cavi dal inverter
USB per SolPipLog Seriale per quello che va allo schedino WiFi della Voltronic
Cosi vedo se con collegato solo cavo BMS Inverter mi continua ancora a modificare parametri diversi da 2 26 27 29

http://www.energialternativa.info/public/newforum/ForumEA/V/FirmwareSeplosVoltronicSavio.rar



Immagine Allegata: CAN1101[V16.06.01_PN01_230328_9600](Voltronic1).ehex

ForumEA/V/CAN1101[V16_2.06



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...



Riccardo

Avatar
GigaWatt


Utente
Msg:2917

Stato:



Inviato il: 26/09/2023 18:16:16

CITAZIONE (saviothecnic, 25/09/2023 14:05:36 ) Discussione.php?217246&18#MSG287


Ora per evitare confusioni scollego tutti i cavi dal inverter
USB per SolPipLog Seriale per quello che va allo schedino WiFi della Voltronic
Cosi vedo se con collegato solo cavo BMS Inverter mi continua ancora a modificare parametri diversi da 2 26 27 29





---------------
Q.CELLS Q.PEAK 4575W sud-est
Solar Frontier CIS 850W sud-ovest
Inverter PIP5048MST
B...



saviothecnic

Avatar
MegaWatt


Utente
Msg:509

Stato:



Inviato il: 28/09/2023 17:02:11

Allora la Seplos mi ha mandato un altro FW questo sembra che sia in CAN

http://www.energialternativa.info/public/newforum/ForumEA/V/NuovoFwSeplosSavio.jpg



Vi faro sapere se va

Intanto credo che non mischierò le due tipologie di batterie dirette in parallelo

Lascerò EPever che carica le Li-Ion 18650

E con un DC DC isolato 48 48 dalle Li-Ion caricherò in aiuto le LifePo4

Come da questo schema

http://www.energialternativa.info/public/newforum/ForumEA/V/MixLifePo4_LiIon.jpg



Cosa ne Pensate ?

Sono arrivate anche le due celle da sostituire sembrano ok

http://www.energialternativa.info/public/newforum/ForumEA/V/CelleNuove.jpg



Ho ordinato anche una dinamometrica cosi dissasemblo tutto
Ribilancio e poi rimonto
A quanti NM conviene serrarle
Per sicurezza ho richiesto all' assistenza Seplos e mi confermano
che va montata prima la rondella poi bus bars poi capicorda e poi dado
Forse perché cmq sono dadi flangiati e zigrinati quini anche loro fanno da rondella
quindi dadi in meno come pensi tu è perché non vanno sui due poli finali delle batterie
che vanno al BMS Giusto ?



---------------
FV Inverter SolarEdge con Ottimizzatori

FV Inverter EASUN POWER 5000W ISolar SMK 5KW "Rim...


 InizioPagina


Pag: (22)  < ...  15   16   17   [18]   19   20   21  ...>    (Ultimo Msg)

Versione Completa!

Home page     TOP100-SOLAR    Home page forum
