Ruscello sotto casa: come sfruttarlo ???
FinePagina

Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 14/04/2016 00:34:25

CITAZIONE (BellaEli, 13/04/2016 23:42:12 ) Discussione.php?213654&1#MSG13


Ma così, a occhio, quanti Watt potrei tirare fuori con una miniturbina ?

1 watt...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 14/04/2016 06:36:03

non sono d'accordo . al massimo 0,2 watt



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 15/04/2016 01:29:42

A me pare troppo poco 1 Watt, se fosse veramente così........meglio lasciar perdere.



---------------
Correttezza, lealtà e sempre a testa alta.



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 16/04/2016 18:10:20

Allora ragazzi... grosse novità !!!

In settimana sono andato dal mio fornitore di fiducia e ho acquistato un po' di materiale per fare la RamPump (adattandomi a ciò che ho trovato), così stamattina l'ho testata, ecco i risultati:



Devo dire che è straordinario vedere la pompa che inizia ad oscillare e pompare acqua... sembra quasi una magia !!!

Qualche dettaglio tecnico:

Dislivello da dove prendo l'acqua e il gruppo pompante: circa 1,5 mt.

Lunghezza tubo da dove prendo l'acqua e il gruppo pompante: circa 15 mt
di questi 15 metri, 14 sono un normalissimo tubo in gomma (non telato) che era già nel fosso, l'ultimo metro è un tubo in PE da 25, unito al primo con del semplice nastro isolante !

I raccordi prima della valvola di non ritorno sono da 3/4", la valvola di fondo è da 1" e 1/4, la valvola di non ritorno e tutto quello che segue è da 1/2".

Pressione raggiunta: 1 atm (10 metri).

Tutto il gruppo pompante non è fissato, è semplicemente appeso con del ferro filato alla rete del confine.

Ci sono tantissimi margini di miglioramento, questo era solo un primo tentativo per testare la fattibilità del tutto e... ho già raggiunto il sottotetto di casa mia !!! Da non credere...

Ora proverò a migliorare il tutto... vi terrò aggiornati !!!

Ah... quasi dimenticavo...

La portata del ruscelletto è di circa 18 lt/secondo.

Considerando che riuscirei a sfruttare un salto di 1 metro, ho a disposizione una potenza teorica di circa 180 W !!!

Considerando un rendimento di trasformazione del 30%, potrei realizzare una turbina da circa 50-55 Wh, che in un giorno produrrebbe la bellezza di ben 1,3 kWh !!!

Mica bazzecole... come affermava uno che una volta si chiamava "NonSoloBolleDiAcqua"... e che ha trovato anche un alleato da 0,2 Watt...

In ogni caso, per ora si pensa alla RamPump, la miniturbina è qualcosa di più complicato per via delle modifiche strutturali che dovrei apportare al ruscello...

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



marcosnout

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:3693

Stato:



Inviato il: 16/04/2016 18:17:58



1 atmosfera....10 metri...mica cotiche!!!



---------------
Laminox Hidra 24kw, pannello solare termico SunHeat open 200 lt, termoboiler 120 litri. Zona climatica D, Gradi-giorno 1427
Isola: 30 moduli SUNTECH 200wp, Inverter UPS PSW7 6048, regolatore di carica PCM8048, batterie 24 EPZS 810Ah (C10)



Biomass

Avatar
PetaWatt


Gruppo:Utente
Messaggi:19097

Stato:



Inviato il: 16/04/2016 18:23:20

mica ciccioli......

quanto dislivello massimo puoi sfruttare?

quei 18 litri, lanciati in una "conduttura forzata" fa molto



---------------
Instagram: real_biomass
Youtube: Biomass Cippomix
stufapellet.forumcommunity.net
W il cippatino



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 16/04/2016 19:22:10

dicevo 0,2w senza intubare tutto il ruscello.



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 16/04/2016 19:57:57

se blocchi aperta la valvola della ramp pump a che velocità esce l'acqua dalla valvola?
se l'acqua esce più velocemente la valvola chiude troppo presto;
se invece l'acqua esce circa alla stessa velocità di adesso allora la valvola chiude al momento giusto.
(a me sembra che chiuda troppo presto)



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 16/04/2016 20:04:23

CITAZIONE (BellaEli, 16/04/2016 18:10:20 ) Discussione.php?213654&2#MSG18


come affermava uno che una volta si chiamava "NonSoloBolleDiAcqua"...

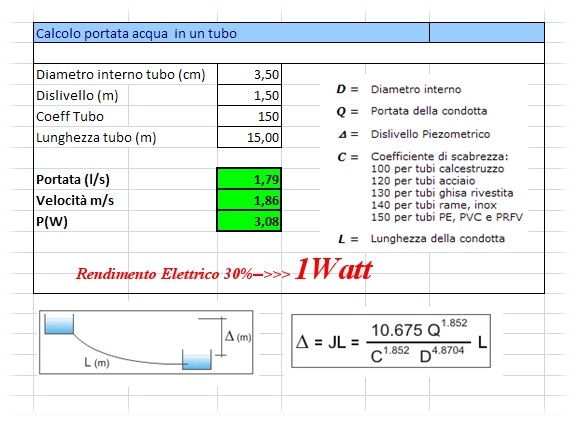

Ipotizzando un tubo del politilene del 40 lungo 15 metri con un dislivello di 1.5m...si ottiene:

http://www.energialternativa.info/public/newforum/ForumEA/L/PotenzaFossoDelRospo.jpg





Cmq sono certo che mi stupirai con gli effetti speciali...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 16/04/2016 20:23:01

bravo bolle Faccine/clapping.gif



BellaEli

Avatar
GigaWatt


Gruppo:MODERATORE
Messaggi:3286

Stato:



Inviato il: 16/04/2016 20:53:18


CITAZIONE

Cmq sono certo che mi stupirai con gli effetti speciali...

E' inutile che ti arrampichi sugli specchi... ovvio che con un tubo da 40 e un dislivello di 1,5 mt non vai da nessuna parte.... ma tu questo già lo sai...

Il calcolo lo devi ribaltare sull'intero ruscello, ipotizzando di intubare la parte iniziale dove c'è il salto + grande di circa 1 metro in soli 2 metri di lunghezza...

CITAZIONE
se blocchi aperta la valvola della ramp pump a che velocità esce l'acqua dalla valvola?...

Oggi ho fatto solo una prova per capire la fattibilità del tutto...
Considera che la regolazione l'ho fatta con un po' di ferro filato per cemento armato, e per appesantire la valvola ho usato dei sassolini tenuti fermi con un po' di nastro isolante...
Inoltre il tubo in gomma perde tanta energia... 1 atm è pochissimo rispetto alla mia situazione.
Considera che chiudendo la valvola di fondo e aprendo la chiave di arresto in uscita, il flusso di acqua proveniente dal tubo di mandata è talmente intenso da riuscire a tenere aperta la valvola di non ritorno !
Ora dovrò fare le cose per bene, fissare il tutto, sostituire il tubo di gomma, mettere una barra filettata per le regolazioni, etc.
Inoltre ci vorrà un tubo che porti l'acqua su a casa mia !!!

Elix



---------------
C'è un limite al fai da te ???
Si, ma lo stabiliamo noi !!!



Roero

Avatar
PetaWatt


Gruppo:MODERATORE
Messaggi:10299

Stato:



Inviato il: 17/04/2016 01:08:06

Cerca di smentire Bolle, lo vedo un po' disfattista, presumo otterrai parecchio di più di quello che ha messo in evidenza con il suo calcolo di portata molto sparagnino, buon lavoro.



---------------
Correttezza, lealtà e sempre a testa alta.



calcola
GigaWatt


Gruppo:Utente
Messaggi:4435

Stato:



Inviato il: 17/04/2016 07:32:03

http://thumbs.dreamstime.com/z/turbina-della-ruota-idraulica-piccola-centrale-elettrica-23757384.jpg
LINK

Se si può creare un piccolo dislivello... sarà poi la fonte della discordia, con i vicini



---------------
Impara l'arte e mettila da parte
14 pannelli da 100w, inverter kemapower 3kw, regolatore morningstar tristar ts60, banco batterie n.1 di 12 elementi 2v 480Ah C5 corazzate per trazione pesante, banco batterie n.2 di 400Ah in C5 formato da 24 elementi 2V 200Ah corazzate al gel per fotovoltaico in due serie da 12 elementi, centralina di gestione impianto autoprodotta.



Bolle

Avatar
GigaWatt


Gruppo:AMMINISTRATORE
Messaggi:9359

Stato:



Inviato il: 17/04/2016 08:38:41

CITAZIONE (BellaEli, 16/04/2016 20:53:18 ) Discussione.php?213654&2#MSG25


CITAZIONE
Cmq sono certo che mi stupirai con gli effetti speciali...

E' inutile che ti arrampichi sugli specchi... ovvio che con un tubo da 40 e un dislivello di 1,5 mt non vai da nessuna parte.... ma tu questo già lo sai...



CITAZIONE (BellaEli, 16/04/2016 20:53:18 ) Discussione.php?213654&2#MSG25

Il calcolo lo devi ribaltare sull'intero ruscello, ipotizzando di intubare la parte iniziale dove c'è il salto + grande di circa 1 metro in soli 2 metri di lunghezza...

A dire il vero questo non era chiaro...
Quindi modificherai il percorso del ruscelletto?

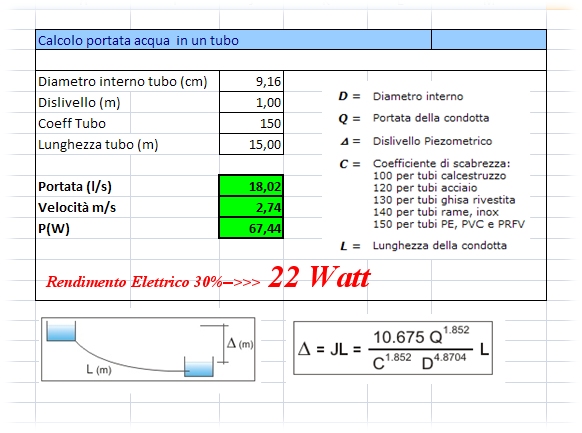

Cmq se non intenderai modificare il percorso del ruscelletto (vedi cosa ha scritto calcola) e farai passare il tubo all'interno del fosso stesso potresti ottene questi risultati:

http://www.energialternativa.info/public/newforum/ForumEA/L/RendimentoTurbinaFossoBellaEli.jpg



Cmq sono certo che mi stupirai con gli effetti speciali...



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 17/04/2016 09:15:45

Per produrre 22w è molto più semplice e gestibile un piccolo pannello solare.
l'uso più interessante potrebbe essere quello di mandare sul tetto una certa quantità d'acqua in modo da tenerlo bagnato nelle giornate estive più calde.
si potrebbe provare con qualche metro di canna forata come quella che si usa per l'irrigazione (forse dovrebbe avere i fori di uscita dell'acqua più grandi)
un'altra possibilità, se l'acqua del ruscello non è puzzolente, sarebbe questa: Montare una tenda sopra il terrazzo con una canna forata sulla parte alta della tenda,in modo che l'acqua scorra sopra la tenda.
sotto la tenda si dovrebbe stare freschi.
