Sismografo del Forum, Con Geofono e Dati in Tempo Reale
FinePagina

lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 01/03/2017 23:12:29

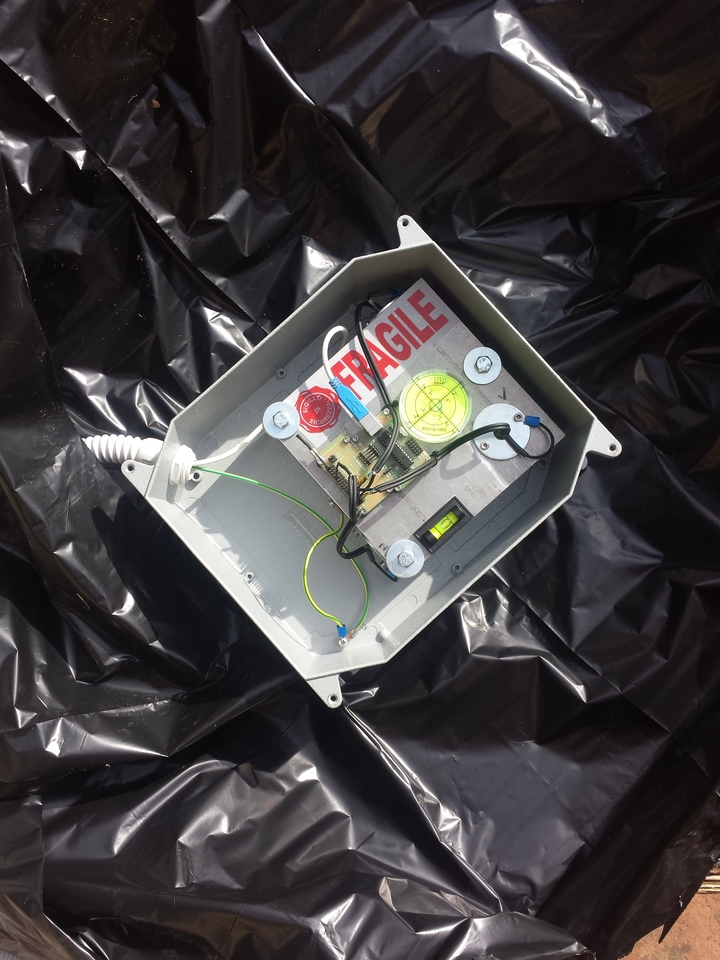

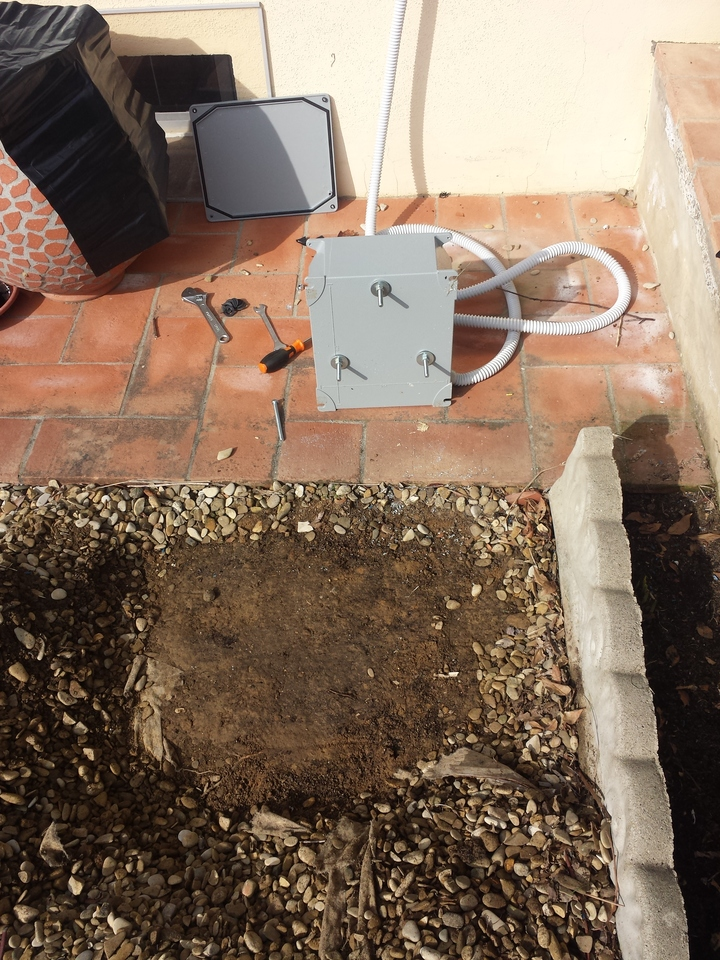

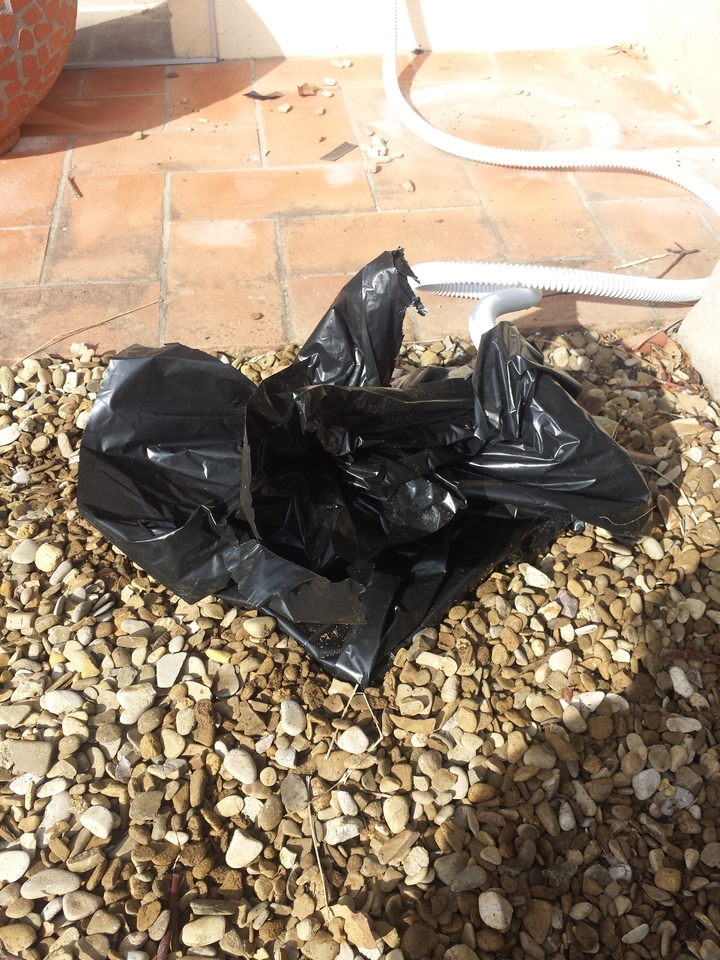

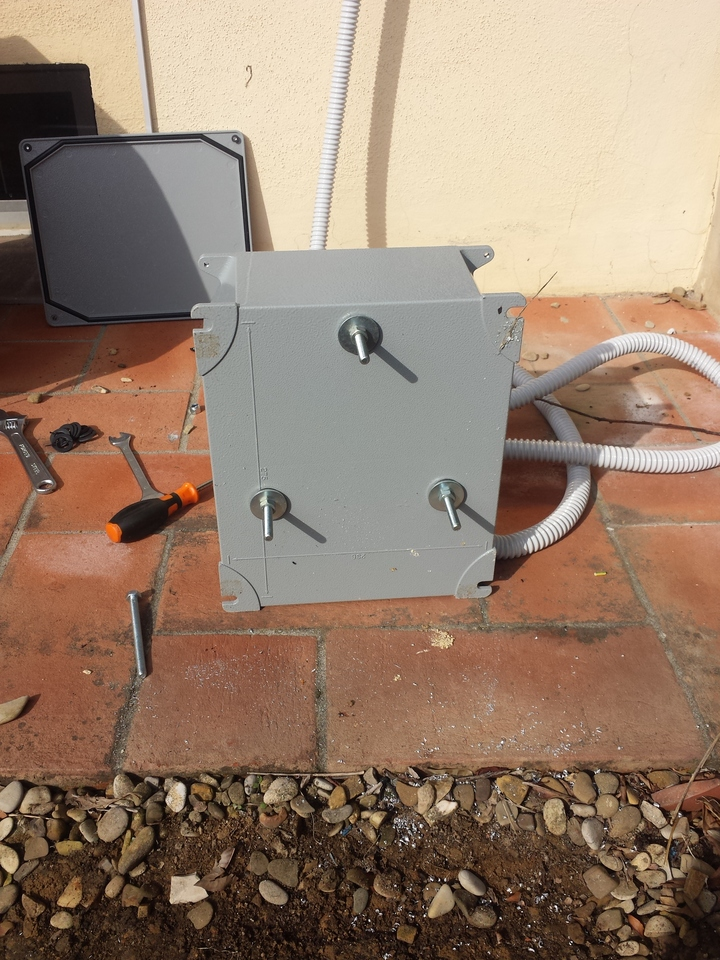

che poi e andata a "migliorare" cosi....

http://www.energialternativa.info/public/newforum/ForumEA/Q/untitled1.png


http://www.energialternativa.info/public/newforum/ForumEA/Q/untitled2.png


http://www.energialternativa.info/public/newforum/ForumEA/Q/untitled3.png


http://www.energialternativa.info/public/newforum/ForumEA/Q/untitled4.png



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 01/03/2017 23:32:28

CITAZIONE (lucky, 01/03/2017 23:12:29 ) Discussione.php?214427&17#MSG240

che poi e andata a "migliorare" cosi....

Per me è un mistero...a meno che le fondazioni di casa tua, come scritto sopra, entrino in risonanza...ma a questa cosa non ci credo poi molto nemmeno io...quindi se tu rilevi i passaggi dei camion a 150metri...e rilevi i 2.5° a 100km...mi sfugge come faccia quel sismografo a non rilevare le persone che passano fuori di casa, al camion che scarica l'immondizia, alla porta di casa che sbatte, alla tavoletta del bagno che viene tirata su...etc etc...riesco a capire che un geofono a 4.5Hz è un pelo meglio del tuo...per me è un mistero:non lo so!


Prova a mettere fuori casa sto geofono...e vediamo...sentiamo cosa dice il prof...io sono molto molto perplesso!



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 02/03/2017 15:05:12

per me il vaso messo sopra la scatola non va bene perché il vaso capta
le vibrazioni acustiche e le trasmette alla scatola.
sopra la scatola ci vuole un oggetto piccolo e pesante, ad esempio un trasformatore da 1000w



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/03/2017 15:29:26

ci potrebbero essere altre spiegazioni, ad es


il geofono da 4,5Hz ha due bobine in controfase per il modo comune (sono sicuramente in antiserie) cosa che abbatte il modo comune come le inteferenze E.M.

il geofono da 10 Hz come prodotto più economico potrebbe avere un solo avolgimento, cosa che non permette l'abbattimento di qualche campo magnetico variabile e/o campo elettrico.



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 02/03/2017 15:56:23

I due geofoni da 4 e da 10 hz costano uguali ( a parte che quello di lucky gli è costato 3 volte tanto perchè preso in itaja) e sono prodotti dalla stessa fabbrica...sono praticamente uguali a parte pochissime caratteristiche tecniche...io questo lo escluderei.

Io invece stavo guardando i grafici dei loro sismogrammi...sembra siano smorzati decisamente di più del nostro...non si vede l'oscillazione che ha quello di lucky con cui è possibile estrarre di tutto...non vorrei che lo tengano frenato (condensatore ,circuito elettronico o chi sa cosa) e campionino veramente a dieci -venti hz...come avevi detto tu inizialmente dovremmo provare a cambiare circuito (facciamoglielo spostare fuori casa e poi si parte con le prove)...pero mi chiedo: ma se viene frenata/smorzata l'oscillazione...non rischiamo di perderci gli eventi meno forti?



---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 02/03/2017 16:33:19

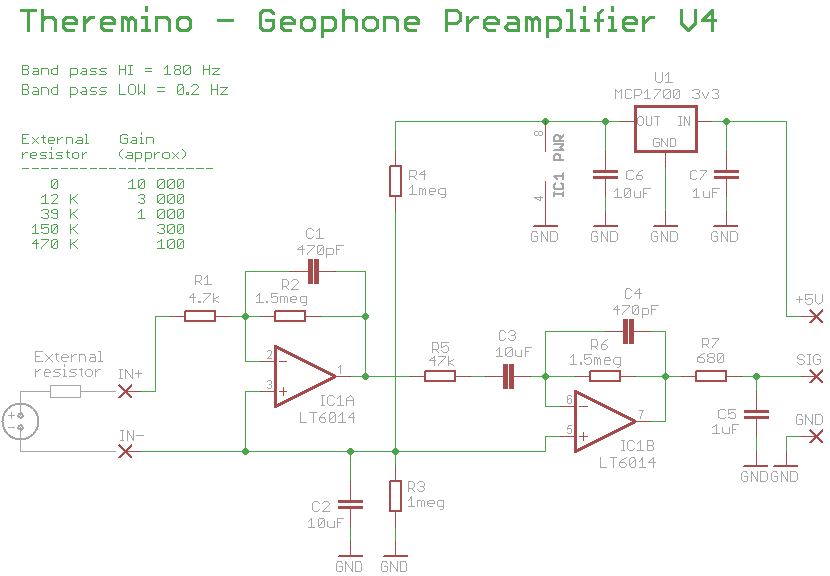

wow...ho visto cosa usano quelli del theremino per amplificare il segnale...questo è lo schema....e c'è qualcosa che stride rispetto quello che stiamo facendo noi con il geofono di lucky:

http://www.energialternativa.info/public/newforum/ForumEA/Q/PreamplificatoreThereminoGeofono.jpg




Il primo operazionale è un amplificatore passa basso e taglia praticamente tutto...ha una frequenza di taglio di 0,2HZ bene!!!!
Il secondo operazionale è un amplificatore passa banda...ma poco interessa...
Con lucky nelle prove ci siamo spinti a tagliare fino a 2 HZ...ma ovviamente non prende più nulla...o almeno non prende più quello che ipotizzavamo noi dovesse ricevere...

Non vorrei che dobbiamo abbassare drasticamente la frequenza di taglio e poi ri-amplificare...



Modificato da Bolle - 02/03/2017, 21:26:08


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/03/2017 17:08:09

0,2 penso che sia il taglio inferiore


questo amp non mi convince per nulla.

Lt6... potrebbe invece essere un buon amplificatore



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 02/03/2017 17:49:56

CITAZIONE (qqcreafis, 02/03/2017 17:08:09 ) Discussione.php?214427&17#MSG246

0,2 penso che sia il taglio inferiore

No no...il bassa basso fa passare da 0Hz a 222Hz (guadagna 320)...taglia praticamente tutto...

Ft= 1/2*pi*1.5E+6*470E-12 = 1/4.4 =220Hz

poi il secondo operazionale amplifica (guadagna 32) con un bassa banda...con banda passante Ft= 1/2*pi*47E3*10E-6 = 1/2,95 = 0,33Hz a 220Hz ...praticamente non fanno passare un caxxo!
E' vero che scende/sale di 6db per ottava o 20 db per decade ...ricontrolla anche tu...


ed è forse per quello,ripeto forse, che non hanno i 'nostri problemi'...tagliano tutto.

Si un ottimo operazionale...ma l'op27 è meglio


Ora luchy sta facendo le prove...vediamo cosa esce fuori... gli ho fatto tagliare a 0,37 ....di più non si poteva...non ha i componenti...



Modificato da Bolle - 02/03/2017, 21:33:58


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



lucky
GigaWatt


Gruppo:Utente
Messaggi:1635

Stato:



Inviato il: 02/03/2017 18:33:02

CITAZIONE (Bolle, 02/03/2017 17:49:56 ) Discussione.php?214427&17#MSG247

...ma l'op27 è meglio

ma siamo sicuri che OP27 e meglio di LT6014?



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/03/2017 19:05:06

visto le caratteristiche...

lt è buono ma l'op 27 è meglio

come rumore bianco come velocità e bisogna vedere ...il corner 1/f


comunque come operazionali sono più o meno equivalenti.

per lo smorzamento se non conserva la r di schunt interna da 1 ohm non è assolutamente smorzato


io mi dissocio da quello schema



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/03/2017 19:07:27

centrare la v/2 con due r da 1Mohm è un'assurdità anche con operazionali a jfet .

si abbatte il segnale e poi lo si amplifica(?)



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/03/2017 19:08:49

1,5*10^6 ohm sono mega non giga ohm



---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



qqcreafis

Avatar
PetaWatt


Gruppo:Utente
Messaggi:10069

Stato:



Inviato il: 02/03/2017 19:27:54

si in effetti uno smorzamento c'è 4,7k ohm (poco)mentre quello di lucky come è?


comunque ho visto quello di lucky e secondo mè non va troppo bene.



Modificato da qqcreafis - 02/03/2017, 21:24:47


---------------
ODE AD UNO STUDENTE MERITEVOLE (Sermone)
Allora Xyz è stato bravo! noi dobbiamo riconoscere che è stato molto bravo, bisogna dirlo !
In un mondo dove tutto SEMBRA uguale a tutto.
In un mondo dove chi abbruttisce la dignità dell’intelligenza umana si arroga meriti.
In un mondo in cui si dice che i giovani non hanno speranza perché “tanto non troveranno lavoro” perché tanto non “non avranno la pensione”.
Xyz è stato bravo! ha capito tutto, ha fatto un compito perfetto.
Xyz ci da una SPERANZA.
Xyz non ha seguito le falsità che ci circondano.
Xyz si è impegnato ed è riuscito nel suo intento.



Bolle

Avatar
PetaWatt


Gruppo:AMMINISTRATORE
Messaggi:10058

Stato:



Inviato il: 02/03/2017 21:31:01

CITAZIONE (qqcreafis, 02/03/2017 19:08:49 ) Discussione.php?214427&17#MSG251

1,5*10^6 ohm sono mega non giga ohm

Te la sghignazzi....èèè??

Quella scritta errata sul loro schema di 0.22Hz...mi aveva portato a non ricontrollare...curiosa coincidenza.


CITAZIONE
si abbatte il segnale e poi lo si amplifica(?)

No no...ora dopo la tua segnalazione va bene, hanno un passa basso e il passa banda elimina la continua e taglianuovamente a 220Hz...ma questo implica che il circuito di lucky va bene e che non si deve tagliare assurdamente prossimi ad 0Hz...ho corretto sopra il casino che avevo scritto

Vebbè...per un attimo ho creduto che il geofono potesse andare bene anche sotto casa sua...invece...niente...il mistero rimane!!!



Modificato da Bolle - 02/03/2017, 21:57:07


---------------
Un risultato se non è ripetibile non esiste (by qqcreafis).



inventoreinerba
GigaWatt


Gruppo:Utente
Messaggi:3680

Stato:



Inviato il: 02/03/2017 21:43:39

tagliando le frequenze sopra i 220 hz si elimina la grande maggioranza delle frequenze acustiche. col mio geofono l'oscilloscopio mi dava un sacco di disturbi perché parlava la tv.
forse si potrebbe provare ad abbassare ancora un po' la frequenza di taglio portandola a 20hz eliminando così tutti i disturbi a frequenza audio.
