Elettro volevo iniziare a prendere la scheda ma in rete ho trovato solo questa, siccome vedo che è differente dalla tua, questa va bene? O casomai mi indichi dove poterla prendere? THXXXXXXXXXXXxxx

http://www.ebay.com/itm/Pure-sine-wave-inverter-driver-board-EGS002-EG8010-IR2110-driver-module-/140842959869?pt=LH_DefaultDomain_0&hash=item20cae503fd


Kekko quel trasf. toroidale te lo sei fatto tu? Se si dove hai preso il nucleo?

CITAZIONE (leonof, 13/01/2014 10:55:12 )

Per tagliare la testa al toro senza rischiare di fare pasticci non è che mi lincheresti dove prendere il tuo modello?

....

Sono uno stordito l'avevi gia linkata , grazie SMACK
Comunque come procede? Hai altre news?

Ho modificato il differenziale del sensore corrente ed ho aggiunto un ingresso discreto per un blocco di emergenza pilotabile dalla scheda controllo (scheda presente nella versione grande)

Cmq anticipo dicendo che al termine della versione piccola ci sarà un periodo di pausa.

In questo periodo dovremo decidere gli aspetti sicurezza per la riuscita del progetto.

Senza mettere troppa carne sul fuoco (come dice il buon Salvatre) ... uno step alla volta

Sembra quasi che tu voglia una pausa di riflessione
scherzo ovviamente , giustissimo la sicurezza prima di tutto!
Io inizio a prendere il materiale, quando voi boss date il via inizio a pasticciare

Una domanda Elettro, che tu sappia il modulo in questione, insegue la forma d'onda o si limita ad inseguire le tensioni picco-picco? Mi spiego meglio:

Facciamo finta di stare a vuoto e ad avere una bella sinusioide pura in uscita dal nostro inverter. Ora collegando un carico induttivo a impulsi, per qualche motivo, la nostra sinusoide viene distorta, le gobbe si tagliano o si inclinano. Il modulo, insegue le forma d'onda ripristinando la sinusoide, oppure si limita a ristabilire solamente la tensione quando vengono applicati carichi??

Kekko

Aggiornato schema QUI con le modifiche riguardo la stabilità della tensione di riferimento e la possibilità di una interruzione di emergenza tramite un ingresso discreto.
Ho scelto la simulazione per overcurrent in quanto la scheda blocca sia le uscite PWM dell'Eg8010 sia entrambi i driver finale tramite il pin SD.
L'ingresso è a logica negata ... quindi se non usato và lasciato aperto.

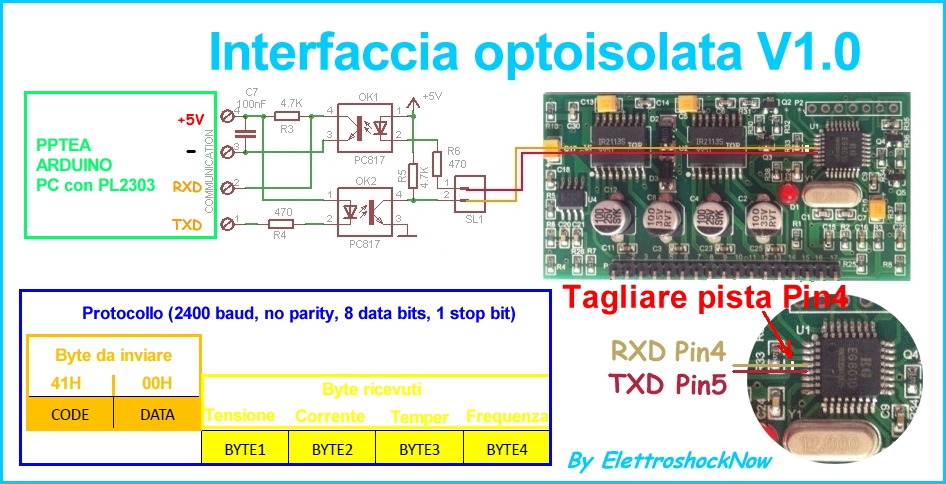

Interfaccia Optoisolata ....
Utile per leggere Tensione,Corrente,Temperatura e frequenza dello stadio DC/AC. I valori ricevuti andranno successivamente tarati prima della visualizzazione.
Utile per essere interfacciato direttamente ad un PC usando un convertitore USB/TTL tipo il PL2303 oppure direttamente ad un microcontrollore.
L'interfaccia è optoisolata (alta protezione in caso di avarie) e necessita di una alimentazione esterna (la stessa del micro o prelevandola dal convertitore PL2303)


Ciao
ElettroshockNow

CITAZIONE (kekko.alchemi, 13/01/2014 17:38:47 )

Più o meno va bene lo stesso, era per sapere... il mio vecchio inverter funzionava così, regolava solo le tensioni picco-picco, non c'è mai stato nessun problema, certo però sarebbe stato curioso vedere che miglioramenti si avrebbero con l'inseguimento della forma d'onda!

CITAZIONE (kekko.alchemi, 13/01/2014 17:57:47 )

ma no dai, vedrai che andrà bene così! era per conoscere le potenzialità del modulo, ma per quello che costa, fa anche troppo!!

Nello "Schema Provvisorio v1.2" di pag 3, alla sezione "alimentazione", leggo due tensioni d'uscita: una è +5 e l'altra +15: ma quest'ultima non dovrebbe essere +10, come era prima nella precedente versione 1.1?

Sicurmante Elettro saprà rispondere meglio, ma i 15V credo siano per alimentare i driver e quindi i gate degli IGBT, che a 15V si trovano nella condizione ottimale.

Kekko
